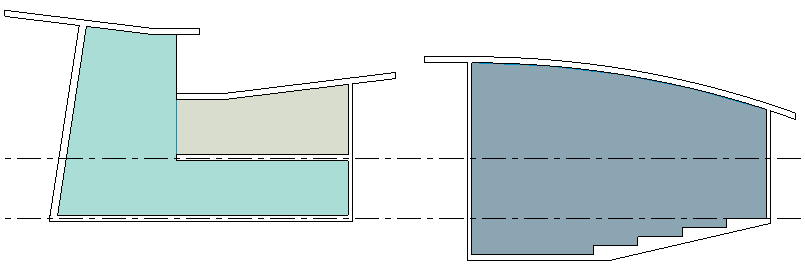

Na przekroju można wizualnie sprawdzić obwiednie górną i dolną pomieszczenia. Przekrój można również wykorzystać do sprawdzenia obwodu pomieszczenia zawierającego pochyłe ściany lub inne nietypowe elementy.
Graficzna reprezentacja obwiedni pomieszczenia na przekrojach zależy od tego, czy została włączona opcja obliczania kubatury. (Zobacz sekcję Włączanie i wyłączanie obliczania kubatury).
Kiedy obliczanie kubatury jest wyłączone
Kiedy obliczanie kubatury jest wyłączone, pomieszczenie w programie Revit LT jest pokazywane na przekroju jako prostokąt. Jeśli jakakolwiek część pomieszczenia (ściany, sufit lub dach) będzie pochyła, pochyłość nie zostanie uwzględniona w obwiedni. Ta reprezentacja pomieszczenia nie odzwierciedla rzeczywistych ustawień obwiedni ani obliczeń kubatury. Pokazywane są tylko oszacowane w przybliżeniu górne i dolne obwiednie pomieszczenia.

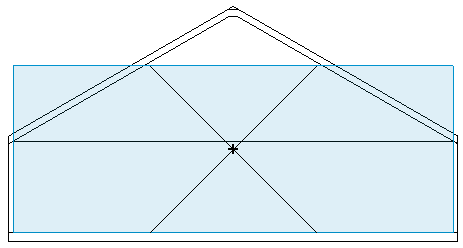

Przekrój pomieszczenia przy wyłączonym obliczaniu kubatury
Kiedy obliczanie kubatury jest włączone
Kiedy obliczanie kubatury jest włączone, w programie Revit LT są pokazywane rzeczywiste obwiednie użyte do obliczenia kubatury pomieszczenia. W obwiedniach tych są uwzględnione elementy pochyłe, takie jak ściany, sufit i dach.

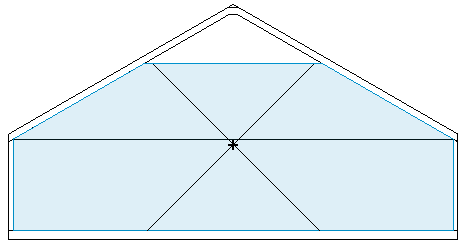

Przekrój pomieszczenia przy włączonym obliczaniu kubatury

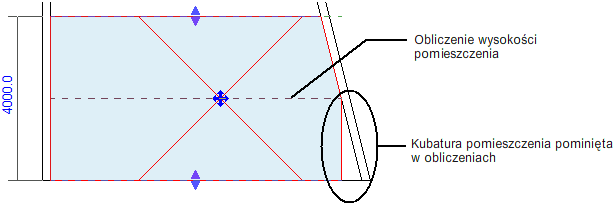

W przekroju można ponadto sprawdzić, czy podczas obliczania kubatury w programie Revit LT nie są pomijane części pomieszczenia. Taka sytuacja może mieć miejsce między innymi wtedy, gdy występuje kombinacja pochyłych ścian i wysokości obliczania zdefiniowanej dla odpowiedniego poziomu. Zobacz sekcje Wysokość obliczania i Sytuacje, w których obliczenie kubatury pomieszczenia może nie być dokładne.
