Skala widoku jest systemem proporcjonalnym używanym do reprezentowania obiektów w rysunku. Do każdego widoku w projekcie można przypisać inną skalę. Ponadto można tworzyć niestandardowe skale widoku.
- W Przeglądarce projektu kliknij widok prawym przyciskiem myszy i wybierz opcję Właściwości. Na palecie Właściwości, w obszarze Skala widoku wybierz wartość.

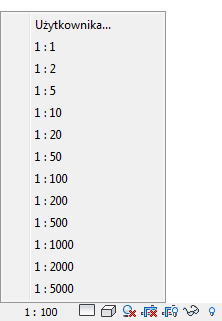

- Wybierz skalę z paska kontroli widoku
Aby przypisać skalę widoku
Użyj jednej z poniższych metod:
Aby utworzyć niestandardową skalę widoku

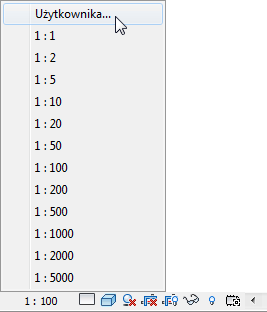

- Na pasku kontroli widoku kliknij skalę widoku i wybierz opcję Niestandardowa.
- W oknie dialogowym Skala niestandardowa wprowadź wartość w polu Współczynnik.
- (Opcjonalnie) Wybierz pozycję Nazwa wyświetlana i wprowadź niestandardową nazwę skali.
- Kliknij przycisk OK.
Uwaga: Niestandardowe skale widoku nie mogą być stosowane do innych widoków w projekcie.
