Część 3: Tworzenie terenu i płyty budynku

Kategoria Nowi użytkownicy Wymagany czas 15 minut Używane pliki ćwiczeniowe GSG_03_terrain_pad.rvt

W tym ćwiczeniu należy dodać model terenu i płytę budynku do terenu budowy. Można dodawać punkty na różnych rzędnych, aby utworzyć teren i płytę budynku na podstawie ścian fundamentowych budynku.

Cele

• Tworzenie modelu terenu przez definiowanie punktów na różnych rzędnych.
• Tworzenie płyty budynku w oparciu o podrys ścian fundamentowych.
• Użycie zakresu przekroju w widoku ramowym 3D wraz z terenem.
• Określenie materiału trawiastego dla terenu w celu uzyskania realistycznego widoku 3D.

Obejrzyj nagranie wideo

Dodawanie terenu

1. Otwórz plik ćwiczenia GSG_03_terrain_pad.rvt.
2. W Przeglądarce projektu w polu Rzuty kliknij dwukrotnie opcję Site.
3. Kliknij kolejno kartę Terenpanel Modeluj teren(Model terenu).

   Zauważ, że narzędzie Umieść punkt w panelu Narzędzia jest wybrane domyślnie.

4. W polu Rzędna na pasku opcji wprowadź wartość 10'.

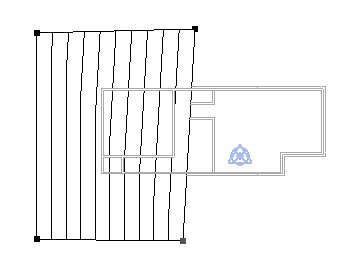

5. Kliknij w obszarze rysunku, aby dodać dwa punkty po lewej stronie budynku, jeden powyżej, a drugi poniżej budynku.

6. Zmień wartość w polu Rzędna na 0' i dodaj dodatkowe dwa punkty w kierunku środka budynku — jeden powyżej, a drugi poniżej budynku.

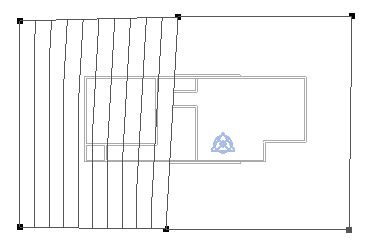

7. Zmień wartość w polu Rzędna na -1' i dodaj dwa dodatkowe punkty po prawej stronie budynku — jeden powyżej, a drugi poniżej budynku.

8. W panelu Powierzchnia kliknij opcję (Zakończ powierzchnię).

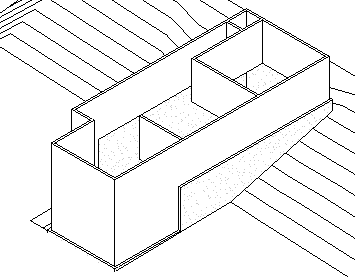

9. Na pasku narzędzi Szybki dostęp kliknij opcję (Domyślny widok 3D).

Dodawanie płyty budynku

1. Kliknij kolejno kartę Terenpanel Modeluj teren (Płyta budynku).
2. Kliknij kolejno kartę Zmień | Utwórz obwiednię płytypanel Rysuj (Wskaż linie).

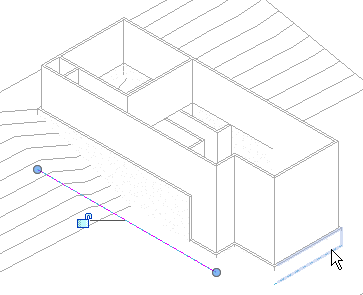

3. Wybierz ściany fundamentowe.
   Uwaga: Użyj narzędzia ViewCube, aby przeorientować widok, tak aby można było wybrać wszystkie ściany fundamentowe.

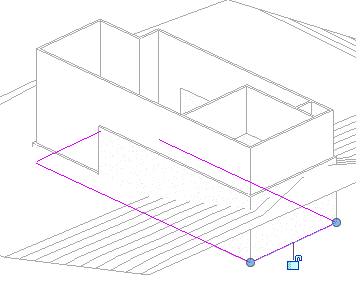

4. W panelu Zmień kliknij opcję (Przytnij/Wydłuż do narożnika), a następnie wybierz linie, aby zamknąć obwiednię płyty budynku.
5. W panelu Tryb kliknij element (Zakończ tryb edycji).

6. Zorientuj widok 3D, tak aby był wyświetlany z góry/pod kątem prostym, i kliknij na zewnątrz budynku i terenu, aby wybrać widok 3D.
7. Na palecie Właściwości, w obszarze Zakres, wybierz opcję Zakres przekroju.

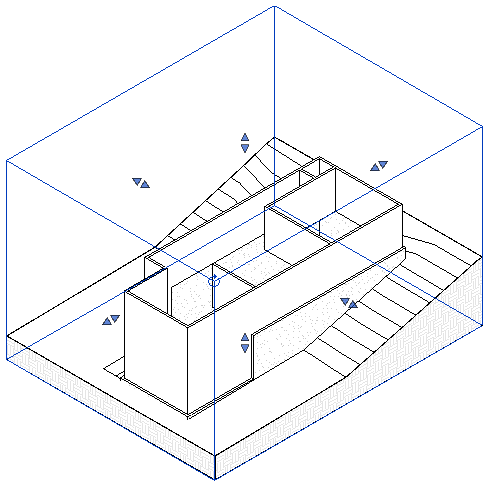

8. Wybierz zakres przekroju w obszarze rysunku i przeciągnij kontrolki, aby zmienić rozmiar okna, jak pokazano na rysunku.

9. Gdy zakres przekroju jest nadal zaznaczony, kliknij prawym przyciskiem myszy i wybierz kolejno opcję Ukryj w widokuElementy, aby ukryć zakres przekroju.
10. Wybierz teren, a następnie na palecie Właściwości dla opcji Materiał kliknij przycisk Przeglądaj.
11. W Przeglądarce materiałów:
    1. W polu wyszukiwania wpisz trawa i naciśnij klawisz Enter.
    2. W polu wyników wyszukiwania dwukrotnie kliknij opcję Trawa, aby dodać ją do projektu. Jest ona wyświetlana w górnej części okna przeglądarki w polu Materiały w dokumencie.
    3. W górnym panelu kliknij opcję Trawa i kliknij przycisk OK, aby przypisać opcję do wybranego elementu.

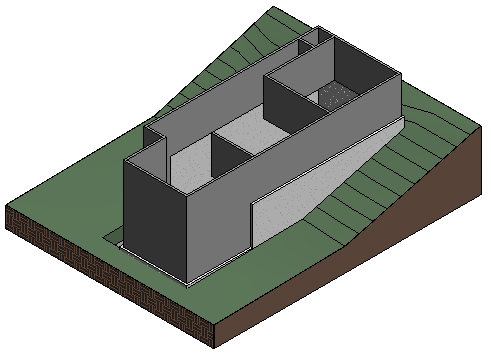

12. Na pasku sterowania widokiem kliknij opcję Styl wizualny: Ukryte linieCieniowanie, aby wyświetlić materiały.
