Następująca procedura umożliwia określenie, czy i w jaki sposób następuje czyszczenie połączeń ścian w aktywnym rzucie.
- Kliknij kolejno kartę Zmień
panel Geometria
(Połączenia ścian). - Przesuń wskaźnik na połączenie ściany i kliknij w wyświetlonym szarym kwadracie.
- Na pasku opcji wybierz jedną z następujących opcji dla pola Wyświetl:

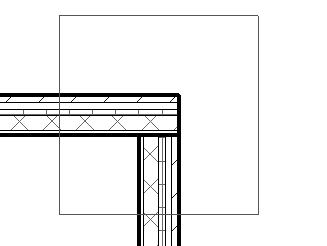

- Wyczyść połączenie. Wyświetla wygładzone połączenie. Po wybraniu połączenia do edycji tymczasowe linie ciągłe wskazują miejsce rzeczywistego zakończenia warstw ściany, jak pokazano poniżej. Linie te znikają po zamknięciu narzędzia Połączenia ścian i nie są drukowane.
- Nie czyść połączenia. Wyświetla zakończenia ścian łączące się ze sobą doczołowo, jak przedstawiono na ilustracji.
- Użyj ustawień widoku. Czyści połączenia ścian zgodnie z ustawieniami właściwości elementu Wyświetlenie połączeń ścian dla widoku (zobacz sekcja Właściwości widoku). Ta właściwość określa, czy czyszczenie jest stosowane do wszystkich typów ścian, czy tylko do ścian tego samego typu.
- Wyczyść połączenie. Wyświetla wygładzone połączenie. Po wybraniu połączenia do edycji tymczasowe linie ciągłe wskazują miejsce rzeczywistego zakończenia warstw ściany, jak pokazano poniżej. Linie te znikają po zamknięciu narzędzia Połączenia ścian i nie są drukowane.
- Kliknij przycisk Zmień, aby zamknąć narzędzie.
