W przypadku przecinania się ścian program Revit tworzy domyślnie połączenie doczołowe i czyści wyświetlanie w rzucie, usuwając widoczne krawędzie między połączonymi ścianami a odpowiadającymi im warstwami komponentów.

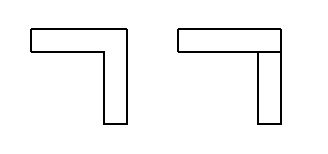

Połączenie doczołowe po czyszczeniu i bez czyszczenia, przy niskim poziomie szczegółowości
Połączenie doczołowe po czyszczeniu i bez czyszczenia, przy wysokim poziomie szczegółowości
Sposób wyświetlania połączenia w rzucie można zmienić, wybierając inną opcję połączenia (Ścięte lub Prostopadłe) albo określając inną kolejność łączenia się ścian doczołowo lub wzajemnego przecinania prostopadłego. Szczegółowe instrukcje znajdują się w temacie Zmiana konfiguracji połączenia ścian.
Można również określić czyszczenie połączenia, brak czyszczenia lub czyszczenie zgodnie z ustawieniami domyślnymi dla widoku. Zobacz Określanie opcji czyszczenia połączenia ścian.
