Jeśli podczas tworzenia układu belek obie powierzchnie nie mają identycznego kształtu ani podpór, wklejona powierzchnia układu belek może nie dołączyć się do podpór w oczekiwany sposób. W takiej sytuacji może być konieczna zmiana układu belek.

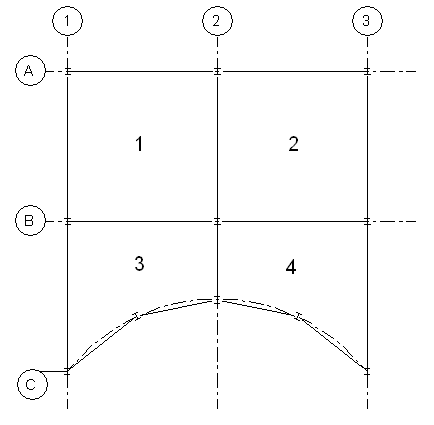

W rzucie zamieszczonym poniżej zwróć uwagę na cztery odrębne ćwiartki. Ćwiartki numer 1 i 2 mają identyczną powierzchnię i konstrukcję podpór. Ćwiartki numer 3 i 4 są bardziej złożone.
Projekt konstrukcyjny z czterema ćwiartkami
W przykładzie pokazanym powyżej można
- Dodać osobny układ belek do każdej ćwiartki. Jest to najlepszy sposób, ponieważ używając narzędzia Wskaż podpory, można się upewnić, czy obwiednie układu belek są związane z podporami.
- Dodać układ belek do kwadrantu numer 1 i skopiować go do kwadrantu numer 2. Można to zrobić, ponieważ powierzchnia i konstrukcja podpory są identyczne. Jednakże sprawdź, czy wklejona kopia połączona jest ze wszystkimi podporami. Możliwe, że będziesz musiał zmienić wklejony układ belek.
- Dodać układ belek do kwadrantów numer 1 i 3, a następnie odbić obraz do kwadrantów 2 i 4, wybierając linię siatki 2 jako osi odbicia. Proces ten ma te same ograniczenia, co kopiowanie i wklejanie. Konieczna może być zmiana układu i ponowne wskazanie podpór, aby upewnić się, że ten system jest związany z podporą.
W powyższym przykładzie nie należy
- Dodawać układu belek, który opierać się będzie na wielu ćwiartkach. Przecinające się belki 2 i B nie tną układu belek, dlatego też cięcie między dźwigarami a belkami stropowymi w takim układzie belek nie będzie wyświetlane.
- Skopiować i wkleić układ belek z kwadrantu 1 do kwadrantu 3. Powierzchnia, kształt i liczba ich podpór różnią się znacząco.
