Definiowanie obwiedni układu belek konstrukcyjnych

Aby zdefiniować obwiednię układu belek konstrukcyjnych, można wskazać konstrukcyjne elementy wspornikowe znajdujące się na krawędzi proponowanego układu belek lub użyć narzędzi rysowania do naszkicowania linii. Mając do wyboru obie metody, należy skorzystać z narzędzia Wskaż podpory, kiedy tylko jest to możliwe. Kiedy wybierzesz podpory, układ belek jest automatycznie blokowany do tych elementów. Każda zmiana położenia podpór jest automatycznie wprowadzona w układzie belek.

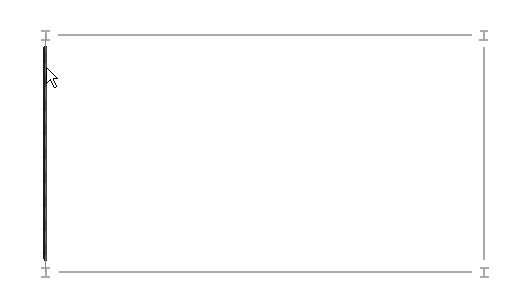

Tworzenie układu belek poprzez wskazanie podpór

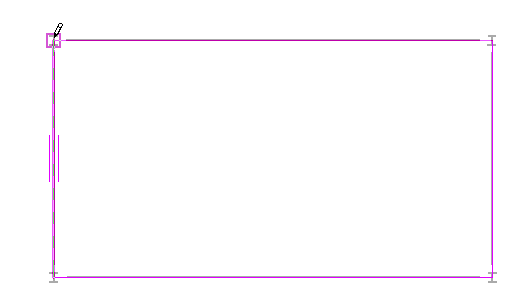

Tworzenie układu belek poprzez szkicowanie linii

Można określić obwiednię układu belek w rzucie lub w widoku 3D. Jeśli pracujesz w widoku 3D, przed wybraniem podpór należy określić płaszczyznę roboczą. Więcej informacji znajduje się w temacie Ustawianie płaszczyzny roboczej.

Wskazówka: Mimo iż można naszkicować układ belek w widoku 3D, zaleca się utworzenie go w widoku rzutu, aby osiągnąć większą dokładność i zapewnić ułożenie linii na płaszczyźnie równoległej.

Po zdefiniowaniu obwiedni układu belek belki są umieszczane wewnątrz określonej powierzchni zgodnie ze wzorem zdefiniowanym we właściwościach układu belek. Więcej informacji znajduje się w temacie Modyfikowanie właściwości układu belek.
