Definiowanie dodatkowych jednostek wymiarów

Można wyświetlić dodatkowe jednostki wymiarów wraz z podstawowymi jednostkami dla wszystkich typów wymiarów stałych i punktowych. Przykładowo po określeniu dodatkowych jednostek wymiarów można umieścić wymiary, na których są automatycznie wyświetlane jednostki podstawowe (na przykład stopy i ułamki cali) oraz jednostki dodatkowe (np. milimetry).

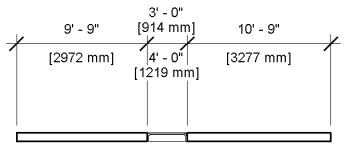

Aby użyć dodatkowych jednostek dla określonego typu wymiaru, np. Wyrównany, zmień właściwości tego typu. Jednostki dodatkowe będą wyświetlane dla wszystkich wymiarów utworzonych za pomocą tego typu. W poniższym przykładzie jednostki dodatkowe są określone dla typu wymiaru wyrównanego. Właściwości typu są tak ustawione, aby były wyświetlane jednostki dodatkowe poniżej jednostek podstawowych z uwzględnieniem symbolu jednostki (mm), przedrostka i przyrostka (nawiasy kwadratowe).

Definiowanie dodatkowych jednostek wymiarów

1. W panelu Wymiar karty Opisz kliknij typ wymiaru, dla którego mają zostać zdefiniowane jednostki dodatkowe.
2. Na palecie Właściwości kliknij opcję Edytuj typ.
3. W oknie dialogowym Właściwości typu wybierz jedną z poniższych opcji dla jednostek dodatkowych:
   • Prawo — jednostki dodatkowe są wyświetlane z prawej strony jednostek podstawowych.
   • Poniżej — jednostki dodatkowe są wyświetlane poniżej jednostek podstawowych.
4. W polu Format jednostek dodatkowych kliknij przycisk, aby otworzyć okno dialogowe Format, zmień stosowne ustawienia, a następnie kliknij przycisk OK:
   1. Usuń zaznaczenie pola Użyj ustawień projektu (jeśli zostało zaznaczone).
   2. Z menu Jednostki wybierz odpowiednią jednostkę.
   3. Z menu Zaokrąglanie, wybierz wartość miejsce ułamka dziesiętnego. Jeśli wybierzesz opcję Niestandardowe z menu, wpisz wartość w pole tekstowe Przyrost zaokrąglania.
   4. W stosownych wypadkach wybierz symbol jednostki z menu.
   5. Wybierz opcję Ukryj 0, aby ukryć zera w wymiarach, np. 0' 6". Opcja jest dostępna jedynie dla stóp i cali ułamkowych.
5. Ewentualnie wprowadź przedrostek oraz przyrostek jednostek dodatkowych. Przykładowo można ustawić wyświetlanie kwadratowych nawiasów wokół jednostek dodatkowych: [1200 mm].

Uwagi

• Jeśli wybrane jest polecenie Pokaż wysokość otworu (dotyczy tylko typów wymiarów Wyrównany, Liniowy i Długość łuku), jednostki dodatkowe wyświetlane są w stosownych przypadkach dla wysokości otworu pionowego, jak i poziomego.
• W polu Współrzędne punktu jednostki dodatkowe są również wyświetlane dla rzędnej, gdy wybrany jest parametr typu Uwzględnij rzędną.
• Jednostki dodatkowe wyświetlane są zarówno dla górnych i dolnych rzędnych punktów.
• Jeśli określono tekst równości (EQ) lub wzór zrównania dla wymiaru, dodatkowe jednostki nie są wyświetlane.
