Użyj przyciągania 3D, aby zapewnić dokładne położenie punktów umieszczenia na wierzchołku modelu. Na przykład przyciągania 3D można użyć w celu ułatwienia umieszczania powierzchni na bryle, która może zostać później użyta w projekcie jako strop lub dach. Aby włączyć przyciąganie 3D, na pasku opcji wybierz opcję przyciąganie 3D.
W przypadku szkicowania z użyciem przyciągania 3D krzywe są umieszczane za pomocą punktów sterujących, które pozwalają na modyfikacje krzywej w osiach współrzędnych XYZ.
Aby utworzyć powierzchnię za pomocą przyciągania 3D

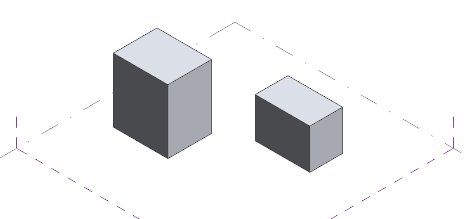

- Utwórz 2 formy. Zobacz Formy.
- Kliknij kolejno kartę Utwórz
panel Rysuj
Linia. - Na pasku opcji kliknij opcję Przyciąganie 3D.
- (Opcjonalnie) Na pasku opcji z wybierz opcję Łańcuch oraz z listy Płaszczyzna umieszczenia wybierz nazwane odniesienie.

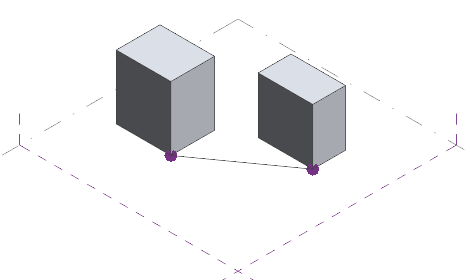

- Narysuj linię od jednego wierzchołka do innego. Uwaga: Linie są przyciągane do wierzchołków.

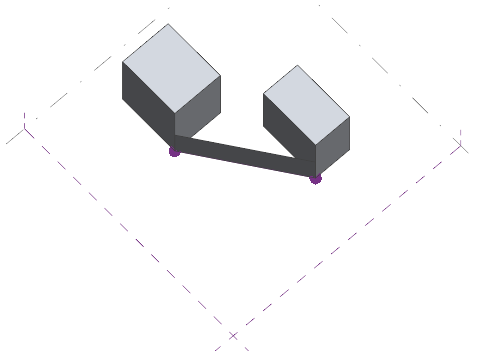

- Wybierz linię i kliknij kolejno kartę Zmień | Liniepanel Forma
Utwórz formę.
