Kratownice

W programie Revit można dodać kratownicę do modelu budynku. Użyj narzędzia Kratownica, które tworzy kratownicę na podstawie układu i innych parametrów określonych w wybranym typie rodziny kratownic. Więcej informacji o tworzeniu rodziny kratownic zawiera temat Tworzenie rodziny kratownic.

Rozmieszczenie elementów podrzędnych, które składają się na element kratownicy: pas górny, pas dolny i elementy środnika, zależy od linii układu.

Wszystkie typy w rodzinie kratownic korzystają z tego samego układu. W poszczególnych typach są określone inne parametry, takie jak rodziny ram konstrukcyjnych, które mają być używane w pasach modelowania i elementach środnika.

Aby użyć narzędzia Kratownica, należy wybrać typ rodziny kratownic, a następnie określić punkt początkowy i punkt końcowy kratownicy w obszarze rysunku. Następnie w programie Revit zostaną utworzone potrzebne elementy ram konstrukcyjnych, które zostaną umieszczone na liniach układu określonych w wybranej rodzinie.

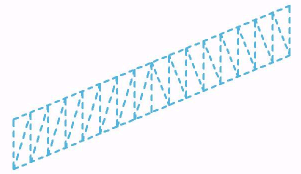

Uwaga: Po umieszczeniu wskaźnika na kratownicy w obszarze rysunku element kratownicy zostanie wyświetlony jako zestaw niebieskich linii przerywanych. Klikając dowolną niebieską linię przerywaną, można wybrać element kratownicy. Elementy podrzędne składające się na kratownicę, takie jak pas górny, pas dolny i elementy środnika, można wybierać niezależnie.

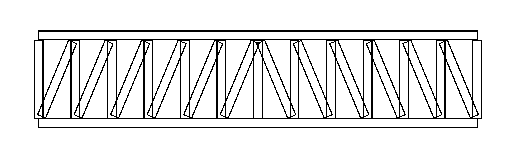

Użytkownik tworzy elementy ram konstrukcyjnych wzdłuż każdej z tych linii układu. Można zdefiniować elementy ramy konstrukcyjnej w rodzinie układu kratownicy. W kilku różnych typach tej samej rodziny mogą się znajdować różne wstępnie ustawione rodziny ram korzystające z tego samego układu geometrycznego.

Uwaga: Elementy konstrukcyjne powiązane z typem kratownicy są zawarte w układzie geometrycznym. Można zmieniać rozmiar tych elementów konstrukcyjnych, ale należy je wybierać z rozmiarów dostępnych w określonej rodzinie kratownic. Typ ramy konstrukcyjnej można określić w pliku definicji rodziny układu kratownic RFA. Więcej informacji znajduje się w temacie Tworzenie rodziny kratownic.
