Określanie tła dla widoku 3D

Po utworzeniu widoku 3D można określić dla niego tło gradientu z różnymi kolorami nieba, horyzontu i podłoża.

W widoku ortogonalnym gradient stanowi połączenie koloru horyzontu i koloru nieba lub podłoża. W widoku ortogonalnym zorientowanym do widoku elewacji lub w widoku perspektywicznym, w którym widoczny jest horyzont, niebo styka się z podłożem na płaszczyźnie podłoża i łączy się z kolorem horyzontu. Dla horyzontu ustawiona jest płaszczyzna podłoża dla widoku (domyślnie Poziom 1).

Uwaga: W przypadku renderingu widoku 3D można jako tło renderowanego obrazu wprowadzić chmury i mgłę lub wstawić obraz niestandardowy. Zobacz Określanie tła dla renderowanego obrazu.

Przy eksportowaniu widoku do obrazu lub pliku DWF 2D dołączane jest tło gradientu. Przy eksportowaniu widoku do pliku DWF 3D tło gradientu nie jest dołączane.

W przypadku drukowania widoku 3D z tłem gradientu możliwe jest tylko drukowanie z użyciem obliczeń rastrowych. Aby wydrukować widok, używając obliczeń wektorowych, należy najpierw wyłączyć tło gradientu.

Jeśli utworzono szablon widoku dla widoku 3D, ustawienia tła gradientu są przechowywane jako część szablonu w parametrze Tło.

Aby określić tło dla widoku 3D

  1. Otwórz widok 3D.
  2. Kliknij kolejno kartę Widokpanel Grafika (Opcje wyświetlania grafiki).
  3. W obszarze Tło wybierz opcję Tło gradientu.
  4. Wybierz odpowiednie kolory nieba, horyzontu i podłoża.
  5. (Opcjonalnie) Jeśli horyzont będzie widoczny w widoku, określ poziom podłoża:
    1. Kliknij przycisk wartości w oknie dialogowym Opcje wyświetlania grafiki, w obszarze Oświetlenie w pozycji Ustawienie słońca.
    2. W oknie dialogowym Ustawienia słońca wybierz opcję Płaszczyzna podłoża na poziomie i określ poziom używany dla płaszczyzny podłoża.
    3. Kliknij przycisk OK.
  6. W oknie dialogowym Opcje wyświetlania graficznego kliknij przycisk OK.

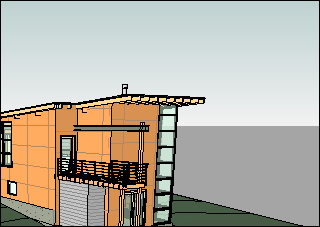

W widoku zostanie wyświetlone tło gradientu oraz horyzont i podłoże, jeśli są widoczne.
