Dodatek Autodesk® 360 Energy Analysis wyświetlany w oknie dialogowym Wyniki i porównanie zawiera dane dotyczące kierunku i siły wiatru przedstawione w postaci graficznej na róży wiatrów. Te róże wiatrów wskazują 16 stron świata.
Aby bilans energetyczny i węglowy budynku był zerowy, musi on być dopasowany do miejscowych warunków klimatycznych. Wiedząc, jakie wiatry dominują w danym położeniu, projektanci mogą podejmować świadome decyzje dotyczące strategii wentylacji naturalnej, lokowania turbin wiatrowych i osłaniania budynków przed silnymi wiatrami zimowymi.
Do określenia usytuowania budynku względem stron świata na działce projektanci posługują się zazwyczaj różami wiatrów w połączeniu z wykresami insolacji i badaniami klimatycznymi. Jeśli klimat jest umiarkowany, a w lecie dominują wiatry południowo-wschodnie, projektant może na podstawie tych informacji rozmieścić okna tak, aby zapewnić naturalną wentylację.

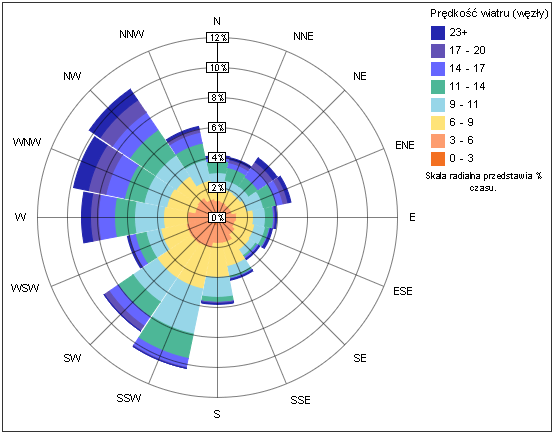

Roczna róża wiatrów (rozkład prędkości)
Na tym wykresie jest przedstawiona częstotliwość i siła wiatru z poszczególnych kierunków.
Im dalej od środka wykresu, tym częstotliwość wiatru z tego kierunku jest większa. Każdy promień jest podzielony na odcinki w różnych kolorach odpowiadające różnym zakresom siły wiatru. Długość poszczególnych promieni oznacza, przez jaki procent czasu wiatr wieje z tych kierunków.
Z powyższej przykładowej róży wiatrów rozkładu prędkości (jest to roczna róża wiatrów dla Bostonu) można odczytać, że wiatr wieje najczęściej z kierunków NW i SSW (ponad 10% czasu w ciągu roku). Z kierunku SSW wiatr wieje z kolei najczęściej z prędkością 6–9 i 9–11 węzłów (kolor żółty i jasnoniebieski).

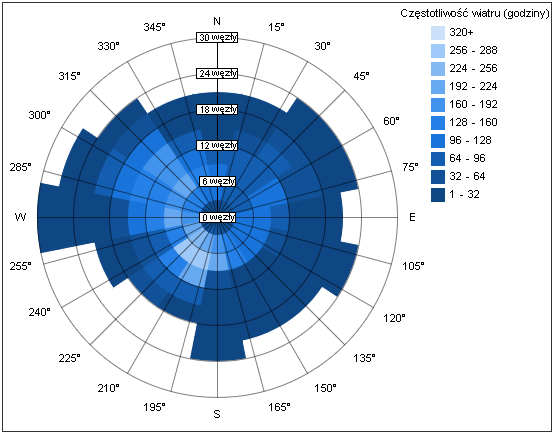

Roczna róża wiatrów (rozkład częstotliwości)
Na tej róży wiatrów są przedstawione te same dane co na róży wiatrów rozkładu prędkości poza tym, że na skali radialnej zamiast procentu czasu jest przedstawiona prędkość wiatru. Ponadto kolorowe odcinki poszczególnych promieni oznaczają godziny, a nie prędkość wiatru.

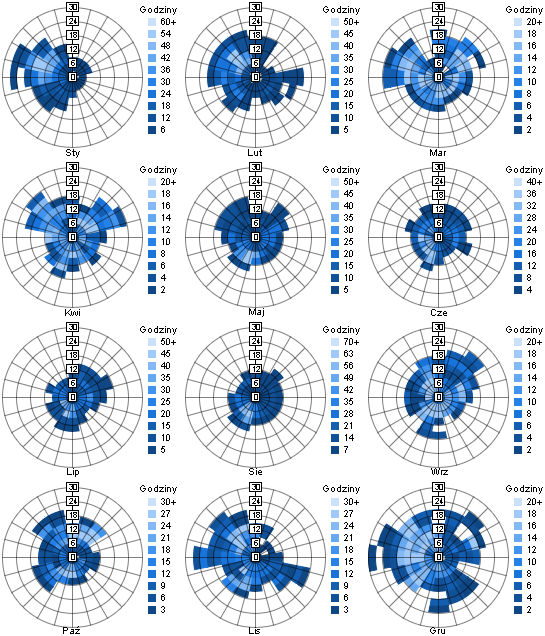

Miesięczne róże wiatrów
Te róże wiatrów przedstawiają rozkład częstotliwości w poszczególnych miesiącach roku.
