Analiza energetyczna za pomocą brył koncepcyjnych — szybki start

Uwaga: Dostępne w ramach oferty Subskrypcji Autodesk®.

W poniższych instrukcjach opisano sposób wykonywania analizy energetycznej za pomocą brył koncepcyjnych w programie Revit. Postępując według tych instrukcji, można szybko utworzyć symulację bazową opartą na domyślnych ustawieniach energii. Następnie zobacz temat Analiza energetyczna z użyciem brył koncepcyjnych — szczegółowy proces roboczy, aby dowiedzieć się, jak zmodyfikować model bryły koncepcyjnej i jego ustawienia energetyczne, aby doprecyzować analizy.

1.

Logowanie w usłudze Autodesk 360

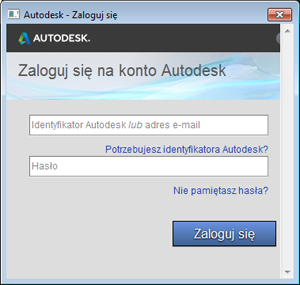

Aby użyć tej funkcji, należy zalogować się w usłudze Autodesk 360. Kliknij opcje Zaloguj się Zaloguj się do usługi Autodesk 360 oraz wprowadź identyfikator Autodesk i hasło.
2.

Utwórz model bryły.

Utwórz model bryły.

Można wczytać do projektu rodzinę brył lub utworzyć bryłę lokalną bezpośrednio w projekcie.

3.

Dodaj zakresy kondygnacji.

W środowisku projektu wybierz model bryły i dodaj zakresy kondygnacji.

4.

Ustaw bryły koncepcyjne jako podstawę analitycznego modelu energetycznego.

Kliknij kolejno kartę Analizapanel Analiza energetyczna Użyj trybu bryły koncepcyjnej.

5.

Utwórz model energetyczny.

Kliknij kartę Analizapanel Analiza energetycznaUstawienia energii. W oknie dialogowym Informacje o ustawieniach energii:
  • W polu Typ budynku sprawdź, czy typ użytkowania przypisany do budynku jest poprawny, i ewentualnie go zmień.
  • W polu Położenie sprawdź, czy wskazane położenie geograficzne projektu jest poprawne, i ewentualnie je zmień.

Kliknij kartę Analizapanel Analiza energetyczna Włącz model energetyczny.

6.

Uruchom symulację energetyczną.

Wyświetl widok 3D modelu bryły i kliknij kartę Analizapanel Analiza energetyczna Uruchom symulację energetyczną.

7.

Nadaj nazwę analizie i określ projekt programu Green Building Studio.

W oknie dialogowym Uruchom symulację energetyczną określ nazwę analizy, a następnie określ, czy chcesz utworzyć nowy projekt programu Green Building Studio, czy użyć istniejącego. Na koniec kliknij przycisk Kontynuuj.
8.

Wyświetlanie symulowanych elementów.

W widoku bieżącym zostaną wyświetlone strefy i cienie bryły z tymczasowo wygaszonymi elementami nieobjętymi symulacją.

9.

Kliknij nazwę symulacji.

Gdy analiza będzie gotowa, zostanie wyświetlony alert. Kliknij nazwę analizy w alercie, aby obejrzeć wyniki symulacji.

Możesz też kliknąć kartę Analizapanel Analiza energetycznaWyniki i porównanie, a następnie wybrać analizę z drzewa projektów.

10.

Obejrzyj wyniki symulacji.

W oknie dialogowym Informacje o wynikach i porównywaniu wyświetl wyniki analizy.
Wskazówka: Na karcie Ustawienia możesz wybrać wykresy, które mają zawierać wyniki, a na karcie Wyniki skonfigurować sposób wyświetlania danych analizy energetycznej.
11.

Wprowadź zmiany, przeprowadź symulację i porównaj.

Zmodyfikuj model bryły i ustawienia energii stosownie do potrzeb. Następnie wykonaj ponownie kroki 4-7, aby poddać symulacji zmodyfikowany model.

Aby porównać wyniki symulacji, wyświetlając je obok siebie, zaznacz wiele analiz i kliknij przycisk Porównaj na pasku narzędzi.
