Tworzenie zakresów kondygnacji

1. Jeśli jeszcze nie wykonano tego, należy do projektu dodać poziomy.

   Zakresy kondygnacji są oparte na poziomach zdefiniowanych w projekcie. Zobacz Dodawanie poziomów.

2. Wybierz bryłę.

   Bryłę można wybrać w dowolnym typie widoku projektu, włącznie z rzutem, rzutem odwróconym, rzędną, przekrojem i widokami 3D.

3. Kliknij kolejno kartę Zmień | Bryłapanel ModelZakresy kondygnacji.
4. W oknie dialogowym Zakresy kondygnacji wybierz każdy poziom, który wymaga bryły zakresu kondygnacji, a następnie kliknij przycisk OK.

   Jeśli wybrany zostanie poziom, którego nie przecina bryła, początkowo program Revit nie utworzy zakresu kondygnacji dla tego poziomu. Jednakże jeśli później zostanie zmieniona wielkość bryły tak, że zacznie ona przecinać określony poziom, program Revit utworzy zakres kondygnacji na tym poziomie.

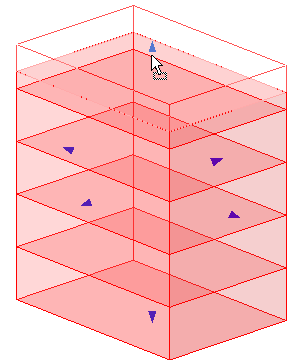

   Zakresy kondygnacji

Po utworzeniu zakresów kondygnacji można wykonać jedną z następujących operacji:

• Wybierz zakres kondygnacji, którego właściwości mają zostać wyświetlone (włącznie z powierzchnią, obwodem, powierzchnią zewnętrzną i objętością) i przypisz jego typ użytkowy. Zobacz tematy Wybieranie zakresów kondygnacji i Właściwości zakresu kondygnacji.
• Oznacz zakres kondygnacji. Zobacz Przypisywanie etykiet do zakresów kondygnacji.
• Utwórz stropy budynku z zakresu kondygnacji. Zobacz temat Tworzenie stropów z zakresów kondygnacji.
