Modyfikowanie zbrojenia

Wybór kształtu nowego zbrojenia

1. Wybierz zbrojenie do zmodyfikowania.
2. Z listy rozwijanej Typ kształtu zbrojenia na pasku opcji wybierz nowy kształt.
3. Opcjonalnie. Aby wybrać w przeglądarce kształtów zbrojenia, kliknij przycisk na pasku opcji.

   Więzy zbrojenia z jego obiektem nadrzędnym zostaną zachowane. Znaczne zmiany kształtu zbrojenia mogą jednak spowodować jego powiększenie poza odniesienie otuliny obiektu nadrzędnego.

Więzy zbrojenia z jego obiektem nadrzędnym zostaną zachowane. Znaczne zmiany kształtu zbrojenia mogą jednak spowodować jego powiększenie poza odniesienie otuliny obiektu nadrzędnego.

Wybór nowego typu pręta zbrojeniowego

1. Wybierz zbrojenie do zmodyfikowania.
2. Z listy rozwijanej Wybór typu znajdującej się u góry palety Właściwości wybierz żądany typ zbrojenia.

Wielkość zbrojenia może spowodować zmianę jego kształtu, co w konsekwencji może doprowadzić do błędu kształtu, jeśli promień gięcia (zaokrąglenia) pręta będzie zbyt duży dla aktualnej konfiguracji.

Zmiana szkicu zbrojenia

1. Wybierz zbrojenie do zmodyfikowania.
2. Kliknij kolejno kartę Zmień | Zbrojenie konstrukcyjnepanel Tryb Edytuj szkic.

   Wybrane zbrojenie znajduje się w trybie szkicu.

3. Używając narzędzi dostępnych na karcie Zmień <Element> dostosuj szkic zbrojenia.
4. Kliknij kolejno kartę Zmień zbrojenie konstrukcyjne > Edytuj szkic zbrojeniapanel Tryb Zakończ tryb edycji.

Uchwyty kształtu

Elastyczna geometria zbrojenia jest sterowana za pomocą kilku uchwytów:

• Można sterować kształtem pręta przy użyciu:
  • uchwytu na każdym końcu pręta (niebieskie okręgi),
  • uchwytu każdej krawędzi (niebieskie trójkąty).

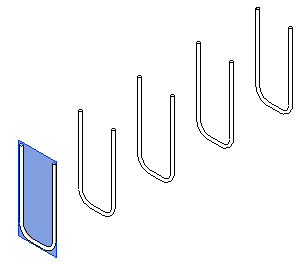

• Można sterować położeniem płaszczyzny, w której umieszczone jest zbrojenie, za pomocą dodatkowego uchwytu.
• Można sterować długością zestawu zbrojenia za pomocą innego uchwytu.

Na płaszczyźnie definiowany jest każdy uchwyt, który może być związany w kierunku prostopadłym do płaszczyzny. Płaszczyzny używane do umieszczania zbrojenia i płaszczyzny wyznaczone przez długość elementów są widoczne na ilustracjach powyżej. Płaszczyzny określające uchwyty kształtu zbrojenia są widoczne na ilustracji poniżej.

Przemieszczanie odcinków powoduje ich przeciągnięcie i dołączenie do otuliny obiektu nadrzędnego.

Zachowania podczas przyciągania kształtu zbrojenia

W związku ze sposobem umieszczania zbrojenia i właściwościami odniesień otulin zbrojenie nie jest przyciągane do swojego środowiska w programie Revit, jak to się dzieje w przypadku punktów przyciągania i linii przyciągania. Zmiana wielkości i inne modyfikacje zbrojenia mają wpływ wyłącznie na odniesienie zbrojenia obiektu nadrzędnego, w którym jest ono umieszczone.

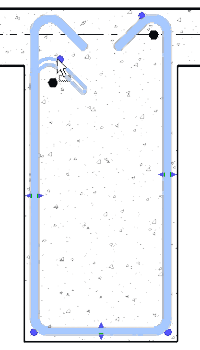

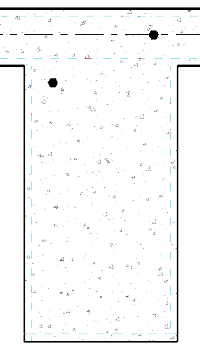

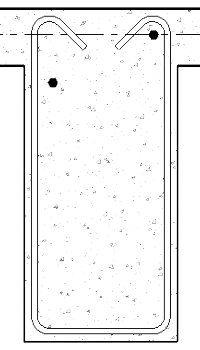

Przekrój poprzeczny betonowego obiektu nadrzędnego z ukazanym odniesieniem otuliny	Domyślne umieszczenie zbrojenia w odniesieniu otuliny	Przyciąganie położenia do odniesienia otuliny przy użyciu kontrolek kształtu zbrojenia

Aby zmodyfikować zbrojenie względem jego środowiska w programie Revit, nadpisując działanie funkcji przyciągania odniesień otuliny, można wybierać do dopasowywania poszczególne elementy zbrojenia.

Umieść wskaźnik myszy nad elementem zbrojenia i naciśnij klawisz TAB. Teraz można edytować element, wykorzystując typowe działanie funkcji przyciągania.

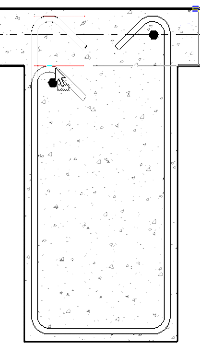

Przyciągnij położenie do krawędzi dołączonego elementu poprzez wybór segmentu linii zbrojenia

Tolerancje przyciągania

Aby przyciągnąć uchwyt zbrojenia do otuliny lub do uchwytu zbrojenia strzemienia, uchwyt musi początkowo znajdować się w niewielkiej odległości (tolerancji) od płaszczyzny odniesienia otuliny lub uchwytu.

W wypadku wiązań otuliny zbrojenia tolerancja jest równa 1/2 * średnicy pręta zbrojeniowego.

W wypadku wiązań innego zbrojenia (strzemienia) tolerancja jest równa 1/2 * (średnica pręta zbrojeniowego + średnica pręta strzemienia).
