W prawidłowym obiekcie nadrzędnym kształt zbrojenia można umieszczać ręcznie, korzystając z narzędzi szkicowania. Szkice zbrojenia będą odwzorowywać istniejący kształt, jeśli będą współużytkować następujące atrybuty:
- Liczba segmentów linii
- Kształt połączonych segmentów linii
- Liczba haków
- Kierunek zaczepów
- Wymiary wygięć zaczepów
- Typ kształtu: standardowy lub strzemię
Jeśli szkic nie będzie zgodny z istniejącym kształtem, w przeglądarce kształtów zbrojenia i na liście rozwijanej Typ kształtu zbrojenia na pasku opcji utworzony zostanie nowy kształt.
Umieszczanie zbrojenia przy użyciu narzędzi szkicowania
- Wyświetl w przekroju prawidłowy betonowy obiekt nadrzędny.
- Kliknij kartę Konstrukcja
panel Zbrojenie
Zbrojenie. - Kliknij kolejno kartę Zmień | Umieść zbrojenieOrientacja umieszczenia (lub Perspektywa umieszczenia)
Szkicuj zbrojenie. - Po wyświetleniu monitu wybierz element, który ma zostać obiektem nadrzędnym zbrojenia.

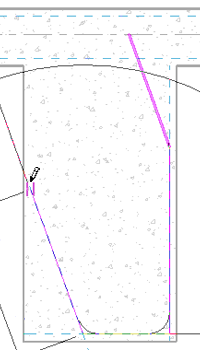

- Przy użyciu narzędzi szkicowania naszkicuj kształt zbrojenia.
Szkicowanie kształtu zbrojenia
Opcjonalnie. Kliknij kolejno kartę Zmień | Utwórz szkic zbrojenia
panel Zbrojenie
Wielopłaszczyznowe do utworzenia wielopłaszczyznowego zbrojenia. - Dodaj haki do końców kształtu zbrojenia.
Dodawanie zaczepów zbrojenia do naszkicowanego kształtu

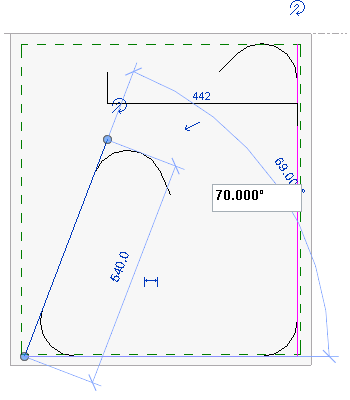

- Pozycjonowanie i ustawianie orientacji haków zbrojenia odbywa się za pomocą elementów sterujących haka zbrojenia. Wskazówka: Podczas manipulowania segmentami w trybie szkicowania, można ręcznie zdefiniować długości i wymiary kątowe, klikając na tymczasowe wymiary i wprowadzając nową wartość. Takie tymczasowe wartości mogą być wprowadzone na stałe.
- Kliknij kolejno kartę Zmień | Utwórz szkic zbrojeniapanel Tryb

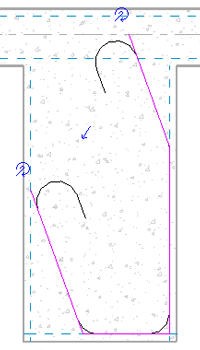

Zakończ tryb edycji, aby zatwierdzić szkic i umieścić nowy kształt. Kształt nowego zbrojenia zostanie dopasowany przez przyciągnięcie go do odniesienia otuliny. Uwaga: Wymiary są odrzucane, gdy zbrojenie jest przekształcane na kształt.
