Parametr grubości warstwy zmiennej dla dachów i stropów wpływa na narzędzia do edycji kształtu w następujący sposób:

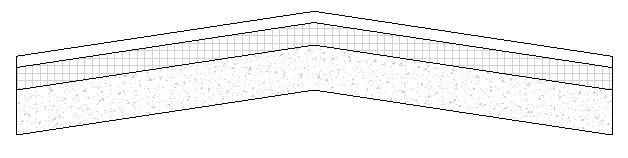

- Jeśli nie ma dostępnej warstwy o zmiennej grubości, cały dach lub strop będą nachylone z zachowaniem stałej grubości między równoległymi powierzchniami: górną i dolną.

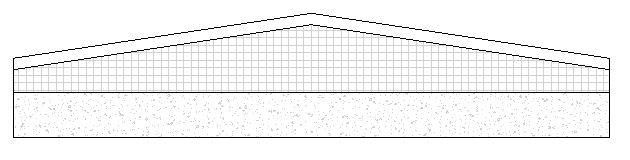

- Jeśli istnieje warstwa o zmiennej grubości, górna powierzchnia dachu lub stropów konstrukcyjnych jest nachylona, a dolna pozostaje w płaszczyźnie poziomej, tworząc strop o zmiennej grubości.
Uwaga: Dla stropów konstrukcyjnych można ustawić właściwość Grubość. Jeśli strop konstrukcyjny zawiera opcję edycji kształtu, a typ stropu konstrukcyjnego zawiera zmienną warstwę, to za pomocą tego parametru można ustawić jednolitą grubości stropu konstrukcyjnego, wprowadzając żądaną wartość.
Aby zmodyfikować warstwę zmiennej grubości stropu lub dachu
- Wybierz strop lub dach.
- Na palecie Właściwości kliknij opcję Edytuj typ.
- W polu wartości we właściwości Konstrukcja kliknij przycisk Edycja.
- W oknie dialogowym Edytuj zespół określ materiał dla warstw i ich grubość. W przypadku słupa z przypisanym parametrem zmiennej grubości obok warstw, dla których można włączyć zmienną grubość, będą pokazane puste pola wyboru. Więcej informacji na temat okna dialogowego Edytuj zespół zawiera temat Konstrukcja złożona.
- Obok żądanej warstwy dachu lub stropu w zespole zaznacz pole wyboru zmiennej.
- Kliknij przycisk OK odpowiednią liczbę razy, aby zamknąć wszystkie okna dialogowe.
- Kliknij kolejno kartę Zmień | <element>
panel Edycja kształtuModyfikuj elementy podrzędne i wprowadź odpowiednie zmiany w dachu lub stropie. Więcej informacji znajduje się w temacie Korzystanie z narzędzia Modyfikuj elementy podrzędne.
