Konstrukcja złożona

Ściany, stropy, sufity i dachy mogą się składać z równoległych warstw. Warstwa może się składać z pojedynczej ciągłej płaszczyzny materiału (takiego jak sklejka) lub wielu materiałów (takich jak płyta gipsowo-kartonowa, gwoździe, izolacja, przestrzenie powietrzne, cegły i poszycie). Dodatkowo każda warstwa wewnątrz elementu ma właściwe sobie zastosowanie. Przykładowo niektóre warstwy dają wsparcie konstrukcyjne, podczas gdy inne działają jako bariery termalne. Program Revit uwzględnia funkcję każdej warstwy i dopasowuje odpowiednio warstwy.

Możesz przedstawić każdą warstwę przez ustawienie jej materiału, grubości i funkcji. Złożoną geometrię zwykle ogląda się w rzutach, odwróconych rzutach stropu i przekrojach. Wyświetlane są w linii ukrytej i w widokach modelu krawędziowego. Zobacz tematy Styl wizualny Ukryte linie i Styl wizualny Model krawędziowy.

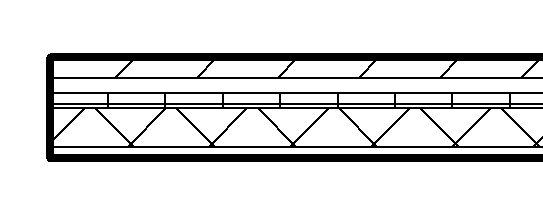

7-warstwowa ściana pokazana w rzucie
