Izolacje i okładziny kanałów

Do kanałów można dodać izolacje i okładziny.

Aby dodać izolacje do kanałów

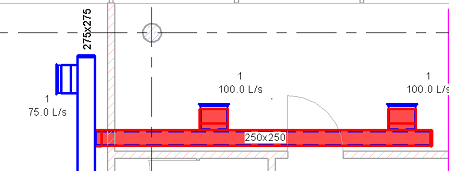

1. W obszarze rysunku wybierz kanały i za pomocą filtru usuń ze zbioru elementy, które nie są segmentami kanału, złączkami ani przewodem elastycznym.
   Wskazówka: Aby dodać izolację do wszystkich kanałów w systemie, zaznacz komponent w systemie, naciskaj klawisz Tab, aż wszystkie komponenty systemu będą zaznaczone, a następnie kliknij w celu wybrania wszystkich elementów systemu. Następnie można użyć narzędzia Filtr, aby wybrać tylko segmenty kanału, złączki lub przewód elastyczny, zanim zostanie dodana izolacja.
2. Kliknij kartę Zmień | Kanałpanel Izolacja kanałów Dodaj izolację.

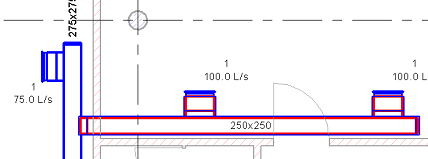

3. W oknie dialogowym Dodaj izolację kanału wybierz żądany typ izolacji i wprowadź żądaną grubość.
   Wskazówka: Aby zmienić właściwości typu izolacji, kliknij opcję Edytuj typ.
4. Kliknij przycisk OK.



   Uwaga: Sprawdzanie przenikania wykrywa przenikanie spowodowane dodaniem izolacji do kanałów.

Aby edytować izolację na kanałach

1. W obszarze rysunku wybierz kanały, które chcesz zmodyfikować.
2. Kliknij kartę Zmień | Kanałpanel Izolacja kanałów Edytuj izolację.
3. Na palecie Właściwości określ grubość izolacji i kliknij przycisk Zastosuj.
   Wskazówka: Aby zmienić właściwości typu izolacji, kliknij opcję Edytuj typ.

Aby usunąć izolację z kanałów

Aby dodać okładzinę do kanałów, edytować ją lub usunąć

1. W obszarze rysunku wybierz kanały, które chcesz zmodyfikować.
2. Kliknij kartę Zmień | Kanałpanel Izolacja kanałów Usuń izolację, a następnie w oknie dialogowym potwierdzenia kliknij przycisk Tak.

Postępuj tak samo, jak powyżej, ale korzystając z poleceń znajdujących się na panelu Okładzina kanału wstążki.
