W Edytorze rodzin kliknij kolejno kartę Utwórz
panel Edytor rodzin
Wielopłaszczyznowy.
Użyj narzędzia Wielopłaszczyznowy, aby utworzyć kształt zbrojenia, który zagina się na dwie płaszczyzny. Kształt źródła zostanie powielony i dołączony do oryginału przez złącze segmentu zbrojenia. Edycja widoku zmienia na widok 3D.
| Konwersja rodziny zbrojenia wielopłaszczyznowego | |
|---|---|

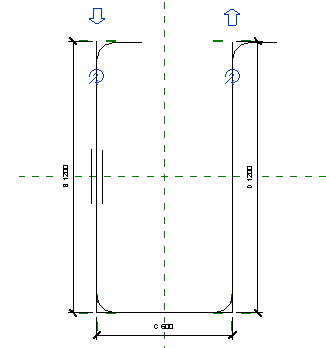

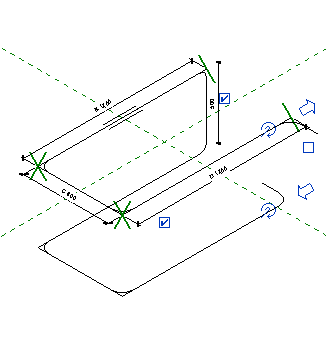

| Rodziny kształtów zbrojenia płaskiego | Po użyciu narzędzia Zbrojenie wielopłaszczyznowe |
 |
 |
Uwaga: Przed wczytaniem rodziny kształtów zbrojenia do projektu należy podać parametr (A, B, C,...) do segmentu złącza.
Zmiany wprowadzone w szkicu kształtu źródła zostaną odbite lustrzanie do powielonej kopii.
