Kształty zbrojenia, które są w zgięte w dwóch płaszczyznach, mogą być rysowane w prawidłowym obiekcie nadrzędnym.
Można rozpocząć szkicowanie zbrojenia wielopłaszczyznowego w taki sam sposób, jak zbrojenia płaskiego. Używanie narzędzia zbrojenia wielopłaszczyznowego dostępnego w narzędziach szkicowania zbrojenia.

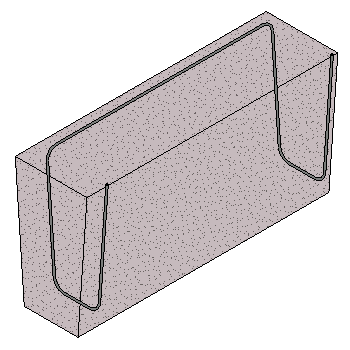

Gdy w trybie szkicowania jest wybrana opcja Wielopłaszczyznowe, kształt zostanie powielony i dołączony do oryginału przez segment złącza zbrojenia. Jest to najlepiej widoczne w widoku 3D.
Do dalszej edycji kształtu zbrojenia wielopłaszczyznowego są dostępne trzy pola wyboru. Umieść kursor nad każdym polem, aby sprawdzić, które narzędzia reprezentują.

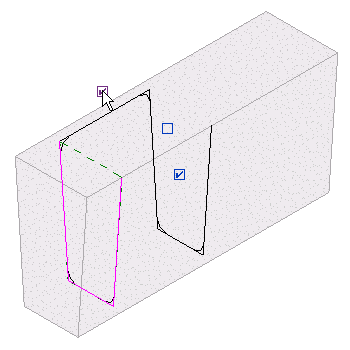

- Włącz/wyłącz pierwszy segment złącza. Włącza i wyłącza położenie segmentu złącza. Gdy ta opcja jest włączona, jest używany pierwszy segment. Jeśli jest wyłączona, jest używany drugi segment.

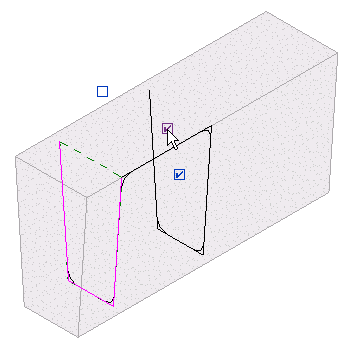

- Włącz/wyłącz drugi segment złącza. Włącza i wyłącza położenie segmentu złącza. Gdy ta opcja jest włączona, jest używany drugi segment. Gdy ta opcja jest wyłączona, jest używany pierwszy segment.

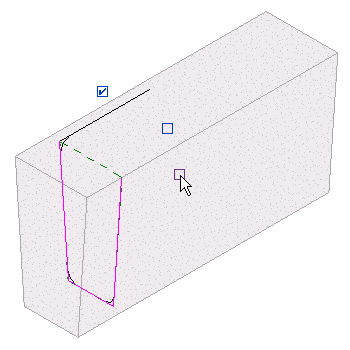

- Wyłącz kopię segmentów kształtu. Usuwa powielony kształt i pozostawia złącze segmentu na miejscu.

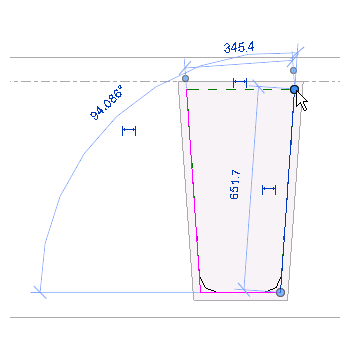

Zmiany wprowadzone w szkicu kształtu źródłowego zostaną odbite lustrzanie do powielonej kopii; można dodać zaczepy. Po zakończeniu szkicowania kliknij kolejno kartę Zmień | Utwórz szkic zbrojenia
panel Tryb
Zakończ tryb edycji, aby zatwierdzić szkic i umieścić nowy kształt.

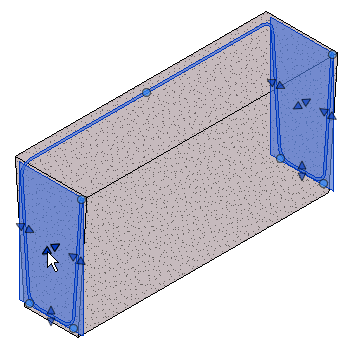

panel Tryb Zakończ tryb edycji, aby zatwierdzić szkic i umieścić nowy kształt. Uchwyty kształtu zbrojenia umożliwiają precyzyjne dostosowanie położenia i kształtu zbrojenia. Może zajść potrzeba dopasowania ustawień widoczności zbrojenia, aby prawidłowo je wyświetlić.
