Nazwy obwodów są wyświetlane w zestawieniach rozdzielnic za pomocą przypisanych numerów obwodów i konwencji nazewnictwa.
Aby uzyskać Nazywanie obwodu według fazy należy wybrać opcję Według fazy razem z opcją Ustawienia elektryczne 3. Wszelkie zmiany tych ustawień są odzwierciedlane w nazewnictwie obwodu po wybraniu opcji Według fazy. Na przykład etykiety A, B i C mogą zostać zmienione na R, S i T.

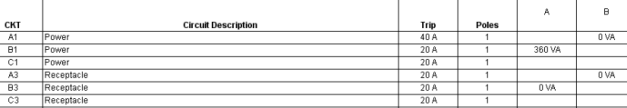

Nazywanie obwodu według fazy
Nazywanie obwodu według fazy jest zazwyczaj stosowane w przypadku paneli rozgałęzień 1-kolumnowych i tablic rozdzielczych.
Uwaga: Nazwy obwodów są wyświetlane w zestawieniach rozdzielnic, zestawieniach zwykłych i właściwościach obwodu.
- W obszarze rysunku wybierz panel.
- Kliknij kartę Zmień wyposażenie elektryczne
Właściwości. - W palecie Właściwości w obszarze Elektryczne – Obwody kliknij wartość w polu Nazywanie obwodów i wybierz konwencję nazewnictwa.
Dostępne są następujące konwencje nazewnictwa obwodów: Nazwa panelu, Z przedrostkiem, Standardowy i Według fazy.
| Standardowy | |
|---|---|
| 1 | 2 |
| 3 | 4 |
| 5 | 6 |
| Nazwa panelu | |
|---|---|
| P1-C1 | P1-C2 |
| P1-C3 | P1-C4 |
| P1-C5 | P1-C6 |
| Według fazy | |
|---|---|
| R1 | R2 |
| S1 | S2 |
| T1 | T2 |
