Tworzenie komponentu spocznika metodą szkicowania

Utwórz komponent spocznika metodą szkicowania obwiedni.

Szkicowanie komponentu spocznika umożliwia utworzenie spocznika o niestandardowym kształcie. Jeśli zachodzi potrzeba zmodyfikowania komponentu spocznika, który został utworzony automatycznie podczas tworzenia schodów, użyj narzędzia Przekształć w oparte na szkicu, aby przekształcić komponent na komponent oparty na szkicu i edytuj szkic.
Ważne: Podczas tworzenia komponentów przez szkicowanie nie tworzą się automatycznie relacje między nimi, jak w przypadku, gdy komponenty schodów są tworzone za pomocą typowych narzędzi komponentu. Na przykład jeżeli utworzysz szkic i komponenty spocznika, a następnie zmienisz szerokość biegu, kształt spocznika nie zmieni się automatycznie. Szkicowane komponenty muszą być aktualizowane ręcznie.
1. Otwórz widok planu lub widok 3D.
2. Przejdź do trybu edycji zespołu schodów:
   • Aby naszkicować komponent spocznika dla biegów szkicowanych, wybierz bieg i w panelu Edycja kliknij opcję (Edytuj schody).
   • Aby naszkicować komponent spocznika dla nowego zespołu schodów, kliknij kartę Architekturapanel Komunikacja (Schody).
3. Kliknij kolejno kartę Zmień | Utwórz schodypanel Komponenty (Spocznik).
4. W galerii Rysuj kliknij opcję (Utwórz szkic).
5. W panelu Rysuj kliknij opcję (Obwiednia).

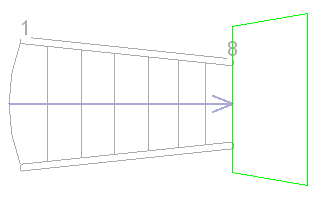

6. Szkicuj spocznik za pomocą narzędzi rysunkowych. Zobacz temat Szkicowanie elementów.

7. Opcjonalnie można narysować niestandardową ścieżkę schodów, aby wskazać linię przejścia. Kliknij przycisk (Ścieżka schodów) i naszkicuj ścieżkę.
   Uwaga: Szkic ścieżki schodów jest używany do tworzenia opisów ścieżki schodów. Aby zmienić sposób reprezentacji ścieżki schodów można edytować szkic ścieżki schodów.
8. Kliknij przycisk (Zakończ tryb edycji), aby zakończyć tryb szkicowania.
