Wyświetlanie modelu podłączonego wg widoku podłączonego

Jeśli model podłączony ma być wyświetlany w widoku obiektu nadrzędnego tak, jakby był wyświetlany w modelu podłączonym, należy użyć ustawienia Wg widoku podłączonego.

1. Otwórz widok w modelu nadrzędnym.
2. Kliknij kolejno kartę Widokpanel Grafika(Widoczność/Grafika).
3. Na karcie Połączenia Revit dla podłączonego modelu wykonaj następujące czynności:
   1. W kolumnie Widoczność zaznacz pole wyboru.
   2. Kliknij kolumnę Ustawienia wyświetlania.

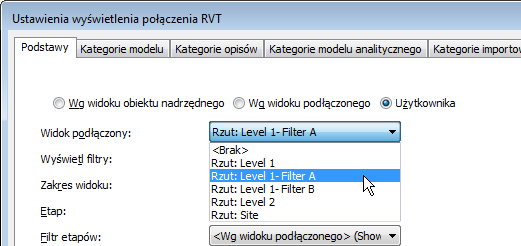

4. W oknie dialogowym Ustawienia wyświetlenia połączenia RVT, na karcie Podstawy wykonaj następujące czynności:
   1. Wybierz opcję Wg widoku podłączonego.
   2. W polu Widok podłączony wybierz widok w modelu podłączonym, którego ustawienia wyświetlania mają być użyte dla modelu podłączonego w aktualnym widoku obiektu nadrzędnego.


   Na przykład jeśli do wybranego widoku jest zastosowany filtr, zostanie on także zastosowany do modelu podłączonego w bieżącym widoku obiektu nadrzędnego.

5. Kliknij dwa kolejne przyciski OK.

Jeśli model podłączony zawiera inny model podłączony (jako model zagnieżdżony), model zagnieżdżony będzie wyświetlany w modelu nadrzędnym według ustawień określonych dla widoku podłączonego.
