Wyświetlanie modelu podłączonego wg widoku obiektu nadrzędnego

Aby określić, że filtr i inne nadpisania grafiki zastosowane do widoku modelu nadrzędnego mają zostać zastosowane także do modeli podłączonych i zagnieżdżonych w danym widoku, użyj ustawienia Wg widoku obiektu nadrzędnego (domyślne).

1. Otwórz widok w modelu nadrzędnym.
2. Kliknij kolejno kartę Widokpanel Grafika(Widoczność/Grafika).
3. W oknie dialogowym Nadpisania widoczności/grafiki wykonaj następujące czynności:
   • Określ nadpisania dla kategorii modelu, kategorii opisów i kategorii importowanych w widoku.
   • Dodaj filtr do zastosowania w widoku obiektu nadrzędnego.

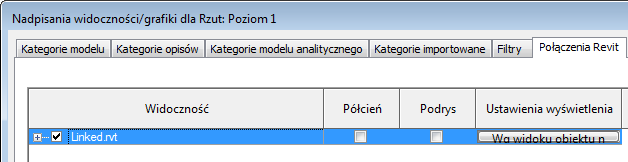

4. Na karcie Połączenia Revit dla podłączonego modelu wykonaj następujące czynności:
   1. W kolumnie Widoczność zaznacz pole wyboru.
   2. W kolumnie Ustawienia wyświetlania powinno być widoczne ustawienie Wg widoku obiektu nadrzędnego.


      Jeśli ustawienie Wg widoku obiektu nadrzędnego nie jest wyświetlanie, kliknij kolumnę Ustawienia wyświetlania. Na karcie Podstawy w oknie dialogowym Ustawienia wyświetlenia połączenia RVT wybierz opcję Wg widoku obiektu nadrzędnego, a następnie kliknij przycisk OK.

5. Kliknij przycisk OK.

Określony filtr widoku jest zastosowany w modelu nadrzędnym, wybranym modelu podłączonym i jego zagnieżdżonych modelach podłączonych (czyli we wszystkich modelach podłączonych do modelu podłączonego).
