Dopasowanie i usuwanie dopasowania

Dopasowanie można stosować do elementów stalowych modelu, takich jak belki lub słupy. Przykładowo w położeniach, gdzie belki stanowią ramy dźwigarów, w programie Revit można przykryć dźwigar wokół, używając do tego celu belki. Aby wyświetlić dopasowanie, dla opcji Poziom szczegółowości należy wybrać ustawienie Średni lub Wysoki. (Zobacz Poziom szczegółowości).

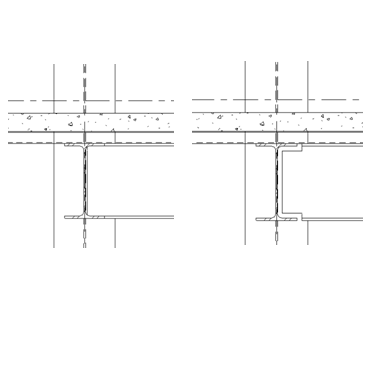

Przed dopasowaniem belka jest stosowana po stronie (lewej), a po dopasowaniu po (prawej)

Stosowanie dopasowania

  1. Kliknij kolejno kartę Zmieńpanel Geometrialistę rozwijaną Przykryj (Dopasuj).
  2. Wybierz element, do którego zostanie zastosowane dopasowanie.
  3. Wybierz słup lub ramę, które przetną dopasowanie.
  4. Aby dostosować odległość dopasowania, kliknij opcję Modyfikuj. Wybierz element ramy konstrukcyjnej (belkę) i na palecie Właściwości określ wartość parametru Odległość dopasowania.

    Aby uzyskać więcej informacji na temat parametrów belki, zobacz Właściwości wystąpienia belki.

Usuwanie dopasowania

  1. Kliknij kolejno kartę Zmieńpanel Geometrialistę rozwijaną Przykryj (Usuń dopasowanie).
  2. Wybierz element z dopasowaniem, który zostanie usunięty.
  3. Wybierz ramę, do której był dopasowany ten element.
