Komponenty adaptacyjne

Funkcja Komponent adaptacyjny polega na przystosowaniu pola ściany osłonowej opartego na wzorze. Funkcja ta jest przeznaczona do obsługi przypadków, w których komponenty muszą się elastycznie dostosowywać do wielu unikatowych warunków kontekstowych. Na przykład komponenty adaptacyjne mogą być używane w powtarzalnych układach generowanych poprzez ustawienie w szyku wielu komponentów spełniających ograniczenia określone przez użytkownika.

Punkty adaptacyjne tworzy się poprzez zmodyfikowanie punktów odniesienia. Geometria narysowana przez przyciąganie do tych elastycznych punktów daje komponent adaptacyjny.

Uwaga: Do komponentów adaptacyjnych można przypisać kategorię.

Komponenty adaptacyjne mogą być używane w rodzinach paneli wzorcowych, komponentów adaptacyjnych, środowisku brył koncepcyjnych i projektów.

Wskazówka: Uchwyty kształtu, jeśli są przeznaczone dla komponentu, będą działać w środowisku projektu.

Aby umieścić komponent adaptacyjny w środowisku projektowania koncepcyjnego

1. Model adaptacyjny można umieścić w innym komponencie adaptacyjnym, bryle koncepcyjnej, polach ściany osłonowej i w bryłach lokalnych oraz w środowisku projektu.

   Otwórz nową rodzinę ogólnych modeli adaptacyjnych i zaprojektuj model ogólny, używając punktów adaptacyjnych jako odniesień.
2. Wczytaj komponent adaptacyjny do komponentu projektu, bryły lub projektu. Na poniższych ilustracjach używany jest następujący model ogólny zawierający 4 punkty adaptacyjne.

3. Z Przeglądarki projektu w projekcie przeciągnij rodzinę komponentów do obszaru rysunku. Znajduje się on na liście w obszarze Model ogólny.

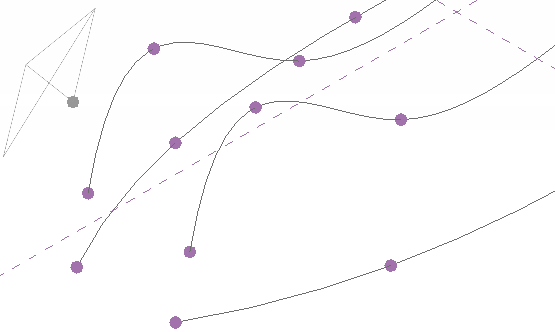

   Zwróć uwagę, że kształt modelu jest reprezentowany przy wskaźniku myszy.

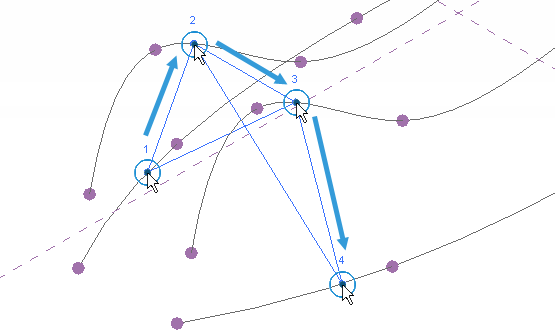

4. Umieść punkty adaptacyjne modelu w projekcie koncepcyjnym.
   Wskazówka: Aby umieścić model z bieżącymi punktami adaptacyjnymi, w dowolnym momencie można nacisnąć klawisz Esc. Na przykład jeśli model ma 5 punktów adaptacyjnych, naciśnięcie klawisza Esc po umieszczeniu dwóch punktów spowoduje umieszczenie modelu na podstawie tych punktów.

   Uwaga: Ważna jest kolejność umieszczania punktów. Jeśli komponent jest wyciągnięciem, kierunek wyciągnięcia zostanie odwrócony, gdy punkty będą wstawiane w kierunku przeciwnym do ruchu wskazówek zegara.

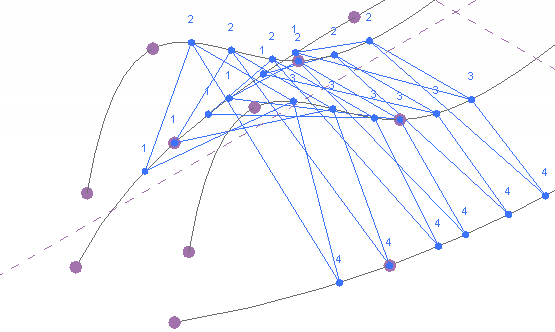

5. Można kontynuować umieszczanie wielu iteracji modelu stosownie do potrzeb. Aby ręcznie ustawić model w szyku, wybierz go i, trzymając wciśnięty klawisz Ctrl, przesuń, aby umieścić dodatkowe wystąpienia.

6. Można wrócić do modelu komponentów adaptacyjnych, dodać dodatkową geometrię i wczytać go ponownie.

Można ponownie wczytać komponenty adaptacyjne po dodaniu lub usunięciu punktów adaptacyjnych.
