Adaptacyjne punkty umieszczenia

Punkty adaptacyjne to zmodyfikowane punkty odniesienia używane podczas projektowania komponentu adaptacyjnego.

Punkty adaptacyjne mogą być używane przy umieszczaniu komponentów (Punkt umieszczenia) lub jako uchwyty kształtu (Punkt uchwytu kształtu). Jeśli punkty adaptacyjne są używane przy umieszczaniu, będą one ponumerowane w kolejności umieszczania, gdy wczytywany będzie komponent.

Punkty adaptacyjne tworzy się poprzez zmodyfikowanie punktów odniesienia. Po ustaleniu adaptacji punktu odniesienia staje się on domyślnie punktem umieszczenia.
Uwaga: Aby umieścić punkty adaptacyjne, modelowanie powinno się odbywać na ogólnej rodzinie adaptacyjnej (na podstawie szablonu rodziny Generic Adaptive.rft).

Aby utworzyć punkty adaptacyjne

  1. Umieść swobodne, podrzędne lub sterujące punkty odniesienia w miejscach, gdzie wymagane są punkty adaptacyjne.
  2. Wybierz punkt odniesienia.
  3. Kliknij kolejno kartę Zmień | Punkty odniesieniapanel Komponent adaptacyjny Ustaw jako adaptacyjny.
  4. Punkt jest teraz adaptacyjny. Aby przywrócić punkt jako punkt odniesienia, wybierz go i kliknij ponownie opcję Ustaw jako adaptacyjny.

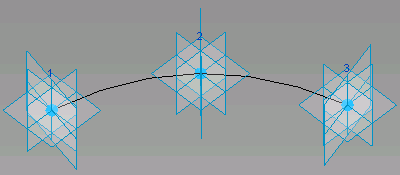

Należy zauważyć, że punkty adaptacyjne są ponumerowane w kolejności umieszczenia. W obszarze rysunku kliknij numer punktu, aby go zmienić. Zostanie on przekształcony w pole tekstowe dostępne do edycji. Jeśli zostanie wprowadzony numer, który jest już używany dla punktu adaptacyjnego, punkty zamienią się numerami. Numery punków adaptacyjnych można również zmienić na palecie Właściwości.

Geometria narysowana za pomocą punktów adaptacyjnych daje komponent adaptacyjny.

Orientacja punktu adaptacyjnego

Na palecie Właściwości można określić orientację pionową punktu adaptacyjnego. W sekcji Komponent adaptacyjny określ właściwość Orientacja jako jedno z poniższych ustawień. Przedstawione przykłady zostały utworzone z poniższą rodziną komponentów.

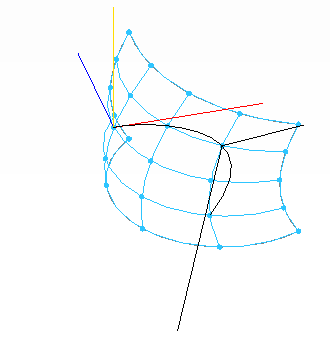

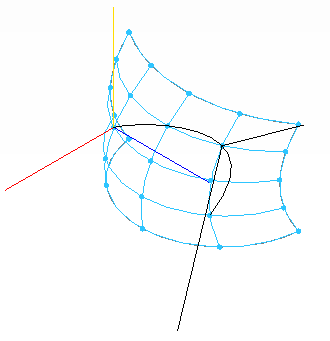

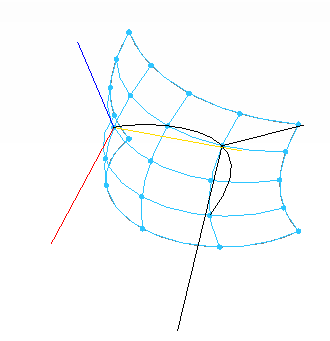

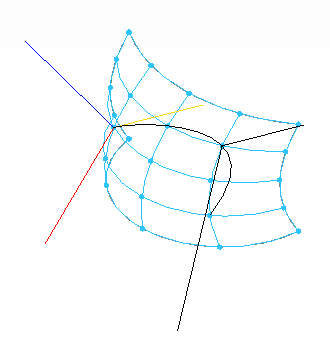

Żółta linia reprezentuje orientację od góry do dołu, linia czerwona reprezentuje orientację od przodu do tyłu, a linia niebieska — od lewej do prawej. Należy zwrócić uwagę, że ta orientacja występuje w rodzinie komponentów adaptacyjnych. Zauważ, w jaki sposób zmienia się orientacja, gdy jest ustawiona dla środowiska projektu komponentu lub bryły.

Według odniesienia obiektu nadrzędnego. Orientuje prostopadle do powierzchni obiektu nadrzędnego punktu.

Pionowo w miejscu umieszczenia. Rzutuje pionowo od położenia umieszczenia.

Oblicz automatycznie. Generuje optymalny rzut pionowy dla geometrii zamkniętej pętli.

Ortogonalnie w miejscu umieszczenia. Rzutuje pionowo do środowiska projektu bryły lub komponentu. Rodzaje orientacji: Od góry do dołu, Od przodu do tyłu i Od prawej do lewej.

Pionowo w rodzinie. Rzutuje pionowo zgodnie z umieszczeniem w rodzinie komponentów.

Adaptacyjne punkty uchwytów kształtu

Punktu adaptacyjnego można użyć jako uchwytu kształtu, co oznacza, że punkt nie będzie używany podczas umieszczania, ale będzie możliwe jego przesunięcie po umieszczeniu komponentu. Na palecie Właściwości wybierz punkt adaptacyjny, dla opcji Punkt komponentu adaptacyjnego wybierz ustawienie Punkt uchwytu kształtu (adaptacyjny).

Po określeniu uchwytu kształtu można ograniczyć jego ruch. Na palecie Właściwości dla właściwości Ograniczony określ ustawienie Brak, Środek (lewo/prawo), Środek (przód/tył) lub Odniesienie. odniesienia.
