Za pomocą narzędzia Siatka można wybrać linie siatki, aby umieścić belki automatycznie pomiędzy innymi elementami konstrukcyjnymi (słupami, ścianami konstrukcyjnymi i innymi belkami). Można na przykład umieścić dwa słupy konstrukcyjne na linii siatki. Belki zostaną także dodane między słupami a ścianami konstrukcyjnymi.
Aby umieścić belki za pomocą narzędzia siatka
- Kliknij kolejno kartę Konstrukcja
panel Konstrukcja
Belka. - Kliknij kolejno kartę Zmień | Umieść belkępanel WieleNa siatkach.
- Wybierz siatkę w celu umieszczenia belek.

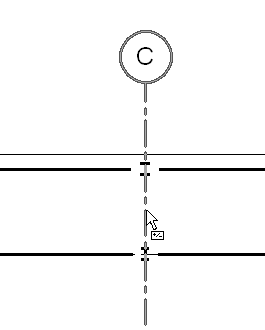

Wybieranie siatki

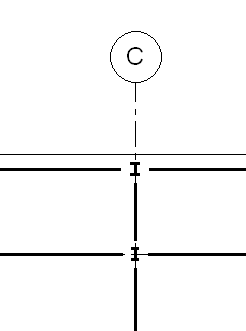

Belki są umieszczane między słupami w sposób pokazany na rysunku.
Umieszczanie belek między słupami
Linie siatki w projekcie są przydatnym narzędziem umożliwiającym konfigurowanie belek i słupów. W wybranym zakresie linii siatki można automatycznie umieszczać belki.
Aby automatycznie naszkicować belki za pomocą narzędzia siatka
- Kliknij kolejno kartę Konstrukcjapanel Konstrukcja Belka.
- Na palecie Właściwości:
- Na liście rozwijanej Wybór typu wybierz typ belki.
- Zmień parametry belki.
- Na pasku opcji wybierz wartość z listy rozwijanej Funkcja konstrukcyjna.
- Kliknij kolejno kartę Zmień | Umieść belkępanel WieleNa siatkach.

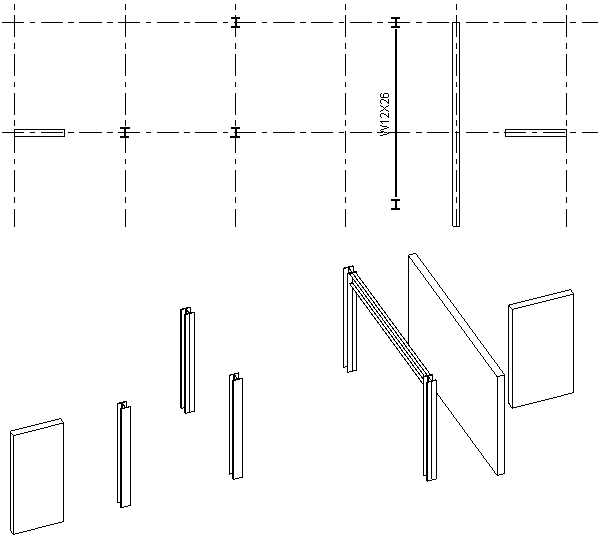

Na obrazie poniżej widoczne są wybrane słupy, belka i ściany konstrukcyjne w rzucie i widoku 3D. W tym przypadku można użyć narzędzia Oś, aby dodać automatycznie większość belek.
- Wybierz linię siatki, wzdłuż której ma zostać umieszczona belka.
Naciśnij i przytrzymaj klawisz Ctrl, aby wybrać wiele linii siatki.

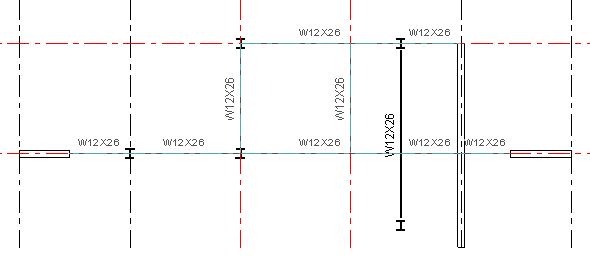

Na poniższym rysunku zostały wybrane osie oraz dodane automatycznie belki między wszystkimi słupami, ścianami i belkami.
- Kliknij kolejno kartę Zmień | Umieść belkę > W osiach konstrukcyjnychpanel WieleZakończ. Wskazówka: Możesz także narysować pole wskazania, aby zaznaczyć wiele linii osi.

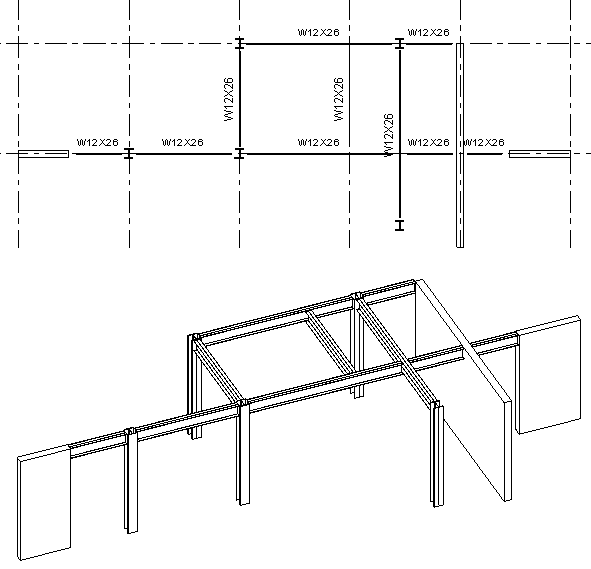

Na poniższym obrazie pokazano, w jaki sposób zostały dodane belki między wszystkimi słupami, ścianami i innymi belkami nośnymi. Istniejąca belka nie została ucięta przy belce do niej prostopadłej.
- Skanowane są wszystkie możliwe podpory przecinające linię siatki, takie jak słupy, ściany lub belki.
- Jeśli ściana znajduje się na linii siatki, belka nie jest w niej umieszczana. Końce ściany służą jako podpory.
- Jeśli belka przecina i przechodzi przez linię osi, uważana jest za pośrednią podporę, ponieważ podpiera nowe belki utworzone na linii osi.
- Jeśli belka przecina, ale nie przechodzi przez linię osi, jest podpierana przez nowo utworzoną belkę na linii osi.
Kiedy w programie Revit umieszczane są belki wzdłuż linii osi, najpierw wykonuje się następujące czynności:
Aby uzyskać więcej informacji na temat funkcji konstrukcyjnych belek w zależności od elementów, na podstawie których są tworzone, zobacz temat Funkcje konstrukcyjne belek.
