Zestawienie - przegląd

Zestawienie to tabelaryczne podsumowanie informacji wyodrębnionych z właściwości elementów projektu. Zestawienie może wyszczególniać wszystkie wystąpienia z zestawianych typów lub zwijać wiele wystąpień do pojedynczego wiersza na podstawie kryteriów grupowania zestawienia.

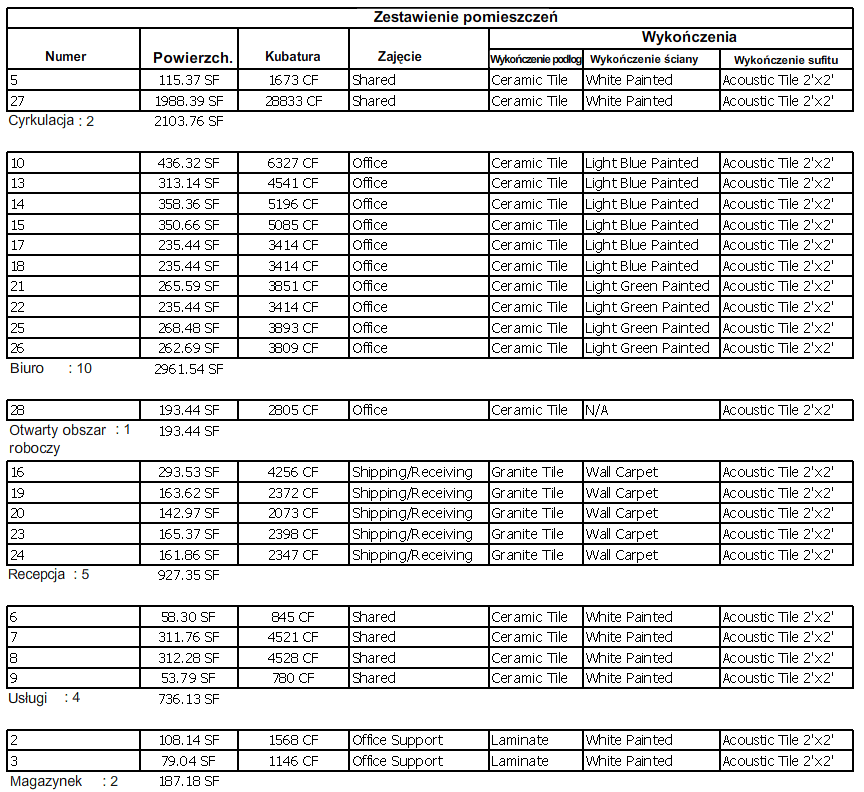

Przykład

Można utworzyć zestawienie w dowolnym momencie procesu projektowania. Kiedy dokonujesz w projekcie zmian dotyczących zestawienia, zestawienie uaktualnia się automatycznie, aby odzwierciedlić zmiany. Można dodać zestawienie do arkusza rysunkowego. Zobacz Dodawanie zestawienia do arkusza.

Można eksportować zestawienie do innego oprogramowania, takiego jak arkusz kalkulacyjny.

Uaktualnienia zestawienia

Wszystkie zestawienia są aktualizowane automatycznie, kiedy zmieniasz projekt. Jeśli na przykład przesuniesz ścianę, wartość powierzchni aktualizuje się odpowiednio w zestawieniu pomieszczeń.

W przypadku zmiany właściwości komponentów budynku w projekcie związane zestawienia są aktualizowane automatycznie.

Na przykład można wybrać w projekcie drzwi i w ich właściwościach zmienić producenta. Zestawienie drzwi uwzględniłoby zmianę producenta.

Typy zestawień

Można tworzyć różne typy zestawień:

• Zestawienia (lub ilości)
• Zestawienia kluczowe
• Zestawienie materiałów
• Zestawienia opisów (lub bloki informacyjne)
• Zestawienia rewizji
• Listy widoków
• Listy rysunków

Zestawienia rozdzielnic

Graficzne zestawienia słupów

Formatowanie zestawień

Dostępnych jest kilka opcji umożliwiających formatowanie wyglądu zestawienia. Można

• Określić kolejność i typ właściwości do wyświetlenia.
• Utworzyć sumy.
• Utworzyć własne niestandardowe właściwości, które można włączyć do zestawienia.
• Zastosować etapy do zestawienia.
• Ustalić warunki użycia koloru tła komórek zestawienia w celu sprawdzenia, czy zostały spełnione warunki parametrów projektu.

Wskazówki dotyczące zestawień

• Przewijanie rolką myszy jest dostępne w zestawieniach. Przesuń rolkę myszy, aby przewijać pionowo. Przytrzymaj klawisz Shift i przesuń kółkiem aby przewinąć poziomo.
• Z poziomu widoku zestawienia można wybrać element z widoku innego niż widok zestawienia. Działa to najlepiej podczas rozmieszczania okien. (Aby ustawić okna sąsiadująco, kliknij kolejno kartę Widokpanel OknaSąsiadująco). Aby wyświetlić element z widoku innego niż widok zestawienia, kliknij komórkę elementu w zestawieniu, a następnie kliknij kolejno kartę Zmień | Zestawienie/Ilościpanel ZestawieniePodświetl w modelu. Zostanie wyświetlone okno dialogowe Pokaż elementy w widoku. Można kliknąć przycisk Pokaż w tym oknie dialogowym, aby otworzyć inne widoki, które pokazują ten element.
