Słupy konstrukcyjne są identyfikowane w zestawieniu słupów za pomocą przecinających się linii osi oraz ich górnych i dolnych wiązań i odsunięć. Słupy konstrukcyjne są umieszczane w zestawieniach słupów zgodnie z tymi elementami identyfikującymi.
Aby wyświetlić zestawienie słupów konstrukcyjnych projektu, kliknij kartę Widok
panel Utwórzmenu rozwijane ZestawieniaGraficzne zestawienie słupów. Nowo utworzony widok będzie widoczny w Przeglądarce projektu.

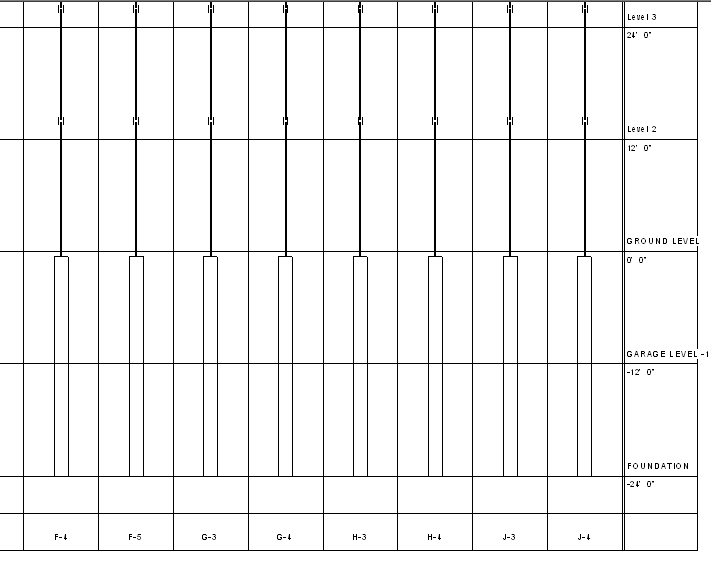

Słupy identyfikowane za pomocą przecięć z widocznymi płytami łączącymi i płytami podstawy
Używając graficznych zestawień słupów, można wykonać następujące zadania:
- Włączenie słupów niepokrywających się z liniami siatki. Zobacz Włączanie słupów niepokrywających się z liniami siatki.
- Odfiltrowanie słupów do wyświetlenia.
- Wybór określonych poziomów, które nie mają być wyświetlane. Zobacz Ukrywanie poziomów w graficznym zestawieniu słupów.
- Zdefiniowanie zakresu poziomów rzutu do wyświetlenia. Zobacz Wyświetlanie według zakresu poziomu rzutu.
- Zdefiniowanie zakresu położeń słupów do wyświetlenia. Zobacz Wyświetlanie według zakresu położenia słupa.
- Odfiltrowanie słupów do wyświetlenia według materiału. Zobacz Wyświetlanie według materiałów słupa.
- Dostosowanie wyglądu zestawienia.
- Zmiana właściwości tekstu. Zobacz Zmiana właściwości tekstu graficznego zestawienia słupów.
- Zmiana właściwości wyświetlania siatki zestawienia. Zobacz Zmiana właściwości siatki graficznego zestawienia słupów.
- Dostosowanie wyglądu słupa. Zobacz Zmiana właściwości wyświetlania słupów.
- Podział zestawienia. Zobacz Podział zestawienia na segmenty .
- Oznaczanie słupów w zestawieniu. Zobacz tematy Stosowanie oznaczenia według kategorii i Oznaczanie nieoznaczonych.
- Pogrupowanie podobnych położeń słupów. Zobacz Grupowanie słupów według podobnych położeń.
- Zastosowanie zestawienia do arkusza. Zobacz Dodawanie arkusza.
