Podczas edycji ścian złożonych pionowo użyj narzędzia narzędzi Gzymsy i Boniowania, aby sterować umieszczaniem i wyświetlaniem gzymsów lub boniowań na wszystkich ścianach tego typu.
Aby dodać gzyms do typu ściany
- W oknie dialogowym Edytuj zespół kliknij przycisk Gzymsy.
- W oknie dialogowym Gzymsy kliknij polecenie Dodaj.
- Kliknij kolumnę Profil i na liście rozwijanej wybierz profil.
- Określ materiał gzymsu.
- Jako Odległość określ odległość od góry lub od podstawy ściany (wybierz górę lub podstawę w kolumnie Od).
- Jako Stronę wybierz stronę wewnętrzną lub zewnętrzną ściany.
- Jeśli to konieczne, określ wartość odsunięcia.
Wartość ujemna przesuwa gzyms w stronę warstwy nośnej ściany.
- Wybierz polecenie Odwróć, aby zmierzyć odległość od szczytu profilu gzymsu, a nie od dołu.
- W polu Odsuń od otworów określ odległość gzymsu od elementów wstawianych, takich jak okna i drzwi.
- Zaznacz opcję Tnie ścianę, jeśli chcesz, aby gzyms docinał obiekt geometryczny poza ścianą nadrzędną.
Kiedy gzyms jest odsunięty i osadzony w ścianie, tnie ona geometrię od ściany. W modelach złożonych z wieloma gzymsami możesz zwiększyć wydajność sprzętu przez niewybranie tej opcji.

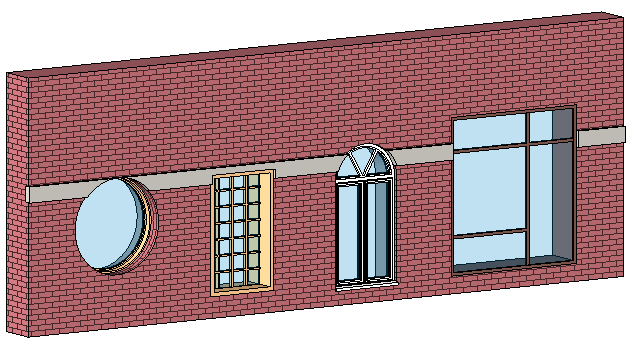

- Wybierz opcję Cięty, jeśli chcesz, aby gzyms został przecięty przez elementy wstawiane ściany, jak przedstawiono na ilustracji.
- Kliknij przycisk OK.
Aby dodać boniowanie do typu ściany
- W oknie dialogowym Edytuj zespół kliknij przycisk Boniowania.
- W oknie dialogowym Boniowania kliknij polecenie Dodaj.
- Na liście wybierz profil.Uwaga: Nie ma możliwości wybrania materiału dla boniowania. Materiał do boniowania jest taki sam jak materiał, który on tnie.
- Jako Odległość określ odległość od góry lub od podstawy ściany (wybierz górę lub podstawę w kolumnie Od).
- Jako Stronę wybierz stronę wewnętrzną lub zewnętrzną ściany.
- Jeśli to konieczne, określ wartość odsunięcia.
Wartość ujemna przesuwa boniowanie w stronę warstwy nośnej ściany.
- Wybierz polecenie Odwróć, aby zmierzyć odległość od szczytu profilu boniowania, a nie od dołu.
- W polu Odsuń od otworów określ odległość boniowania od elementów wstawianych, takich jak okna i drzwi.
- Kliknij przycisk OK.
