Ograniczanie geometrii modelu przed wyeksportowaniem

Widok modelu budynku w programie Revit zawiera wiele obiektów i dużą ilość danych. Gdy plik jest eksportowany w celu wykorzystania w innej aplikacji, w programie Revit są eksportowane tylko obiekty widoczne w widoku (lub widokach). Zmniejszając ilość eksportowanej geometrii modelu (oraz jej podstawowych danych), można:

Aby zmniejszyć ilość eksportowanej geometrii, użyj opisanych poniżej technik.

Wyłączenie widoczności grafiki

Aby wyłączyć widoczność grafiki w widoku, kliknij kolejno kartę Widokpanel Grafika(Widoczność/Grafika). Zobacz Widoczność i wyświetlanie grafiki w widokach projektu.

Istnieje możliwość dowolnego wyłączania widoczności kategorii elementów widoku. Przykładowo w eksportowanym widoku 3D można pominąć topografię. Aby zrenderować scenę zewnętrzną, można wyłączyć widoczność elementów wyświetlanych wewnątrz budynku. Powoduje to zmniejszenie liczby obiektów oraz ilości danych eksportowanych z programu Revit i importowanych przez inną aplikację, co zwiększa wydajność.

Używanie zakresu przekroju lub zakresu przycięcia

Aby zdefiniować określoną część projektu przeznaczoną do wyeksportowania, należy użyć zakresu przekroju w widoku 3D lub zakresu przycięcia w widoku 2D. Elementy znajdujące się całkowicie poza zakresem przekroju lub zakresem przycięcia nie zostają ujęte w eksportowanym pliku. Ta technika jest szczególnie przydatna w przypadku dużych modeli. Przykładowo w przypadku renderowania wnętrza pomieszczenia konferencyjnego w biurowcu można użyć zakresu przekroju do wyeksportowania widoku 3D pomieszczenia konferencyjnego, pomijając resztę budynku.

Określanie poziomu szczegółowości

Aby określić poziom szczegółowości widoku, w dolnej części obszaru rysunku na pasku sterowania widoku kliknij przycisk Poziom szczegółowości i wybierz żądany poziom: niski, średni lub wysoki.

Określ poziom niski lub średni, aby zmniejszyć ilość szczegółów w widoku Revit. Dzięki temu zmniejszeniu ulegają liczba eksportowanych obiektów oraz wielkość wyeksportowanego pliku. Powoduje to zwiększenie wydajności aplikacji importującej.

Przykład

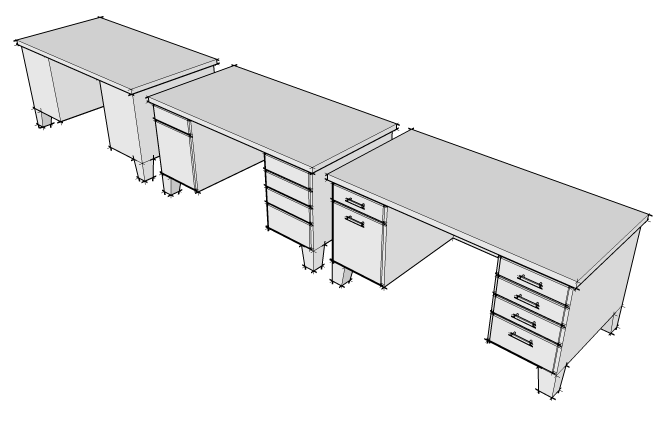

Biurko wyeksportowane do programu Trimble® SketchUp® przy niskim, średnim i wysokim poziomie szczegółowości
