Zmiana zakresu widoku 3D

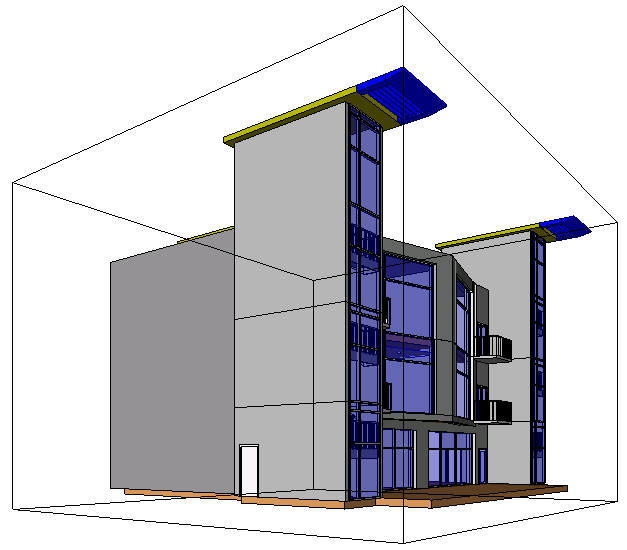

Można użyć zakresu przekroju, aby przyciąć widoczne fragmenty widoku 3D. Jeśli włączysz zakres przekroju w widoku 3D, jedyną zmianą widoku jest dodany zakres przekroju. Na poniższej ilustracji pokazano widok 3D z włączonym zakresem przekroju.

Po włączeniu zakresu przekroju można zmodyfikować jego granice za pomocą kontrolek przeciągania w widoku 3D. Czynność tę można wykonać także z innych widoków, na przykład z rzutu lub widoku elewacji. Granice zakresu przekroju nie są przycinane przez zakres przycięcia widoku.

Aby włączyć zakres przekroju:

  1. Otwórz widok 3D.
  2. W części Zakres na palecie Właściwości wybierz opcję Zakres przekroju.
  3. Kliknij przycisk OK.
  4. Wybierz zakres przekroju i za pomocą kontrolek przeciągania zmodyfikuj jego granice.

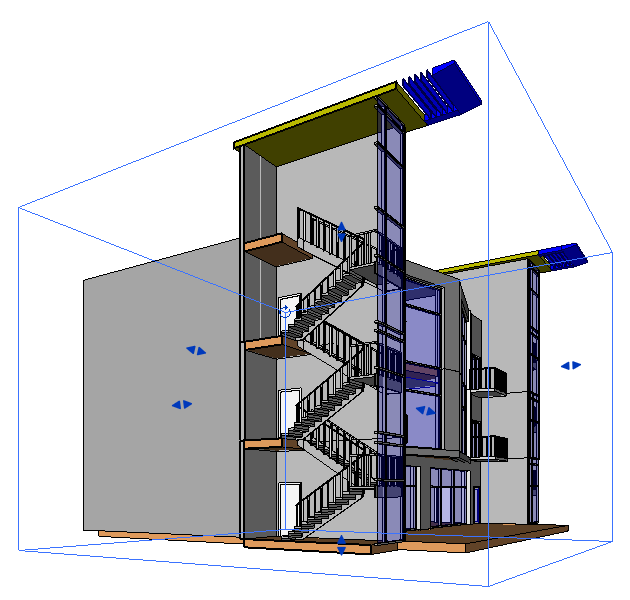

    Na poniższej ilustracji pokazano wybrany zakres przekroju z widocznymi kontrolkami przeciągania w postaci niebieskich strzałek. Granice zakresu przekroju zostały zmodyfikowane, tak aby przekrój ciął segment klatki schodowej.

Aby zmienić granice zakresu przekroju poza widokiem 3D:

  1. Włącz zakres przekroju w widoku 3D.
  2. Otwórz skojarzony widok, na przykład rzut lub widok elewacji.
  3. W Przeglądarce projektu kliknij prawym przyciskiem myszy widok 3D i kliknij opcję Pokaż zakres przekroju.
  4. Przeciągnij kontrolki z niebieską strzałką, aby zmienić rozmiar zakresu przekroju.

Aby sterować widocznością granic zakresu przekroju:

  1. Kliknij kolejno kartę Widokpanel Grafika(Widoczność/Grafika).
  2. W oknie dialogowym Widoczność/Grafika kliknij kartę Kategorie opisów.
  3. Odznacz pole wyboru dla opcji Zakresy przekroju, a następnie kliknij przycisk OK, aby ukryć w widoku zakresy przekroju. Aby pokazać granice, zaznacz to pole wyboru.
