Manipulowanie połączonymi formami

W środowisku projektowania koncepcyjnego powierzchnie, krawędzie i wierzchołki połączonych form mogą być modyfikowane za pomocą kontrolek 3D.

Uwaga: Jeśli nie można wybrać powierzchni, włącz opcję Wybierz elementy według powierzchni. Zobacz temat Sterowanie wyborem elementów.

Aby połączyć formy

  1. Kliknij kolejno kartę Zmień | Element formypanel Geometria Połącz.

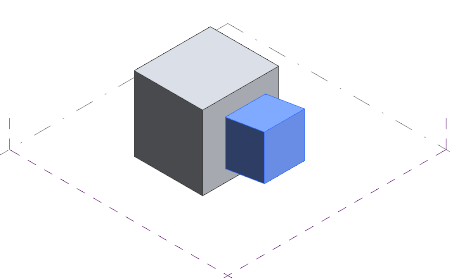

  2. Kliknij pierwszą formę.

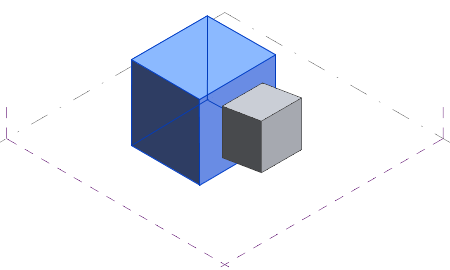

  3. Kliknij drugą formę.

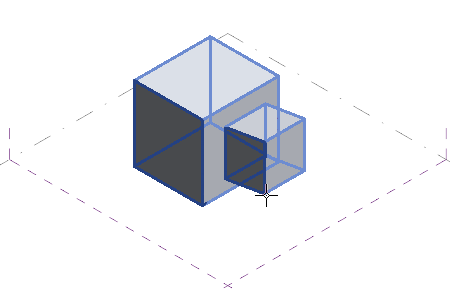

    Forma zostanie połączona. Zobacz Łączenie geometrii.

Aby manipulować połączonymi formami

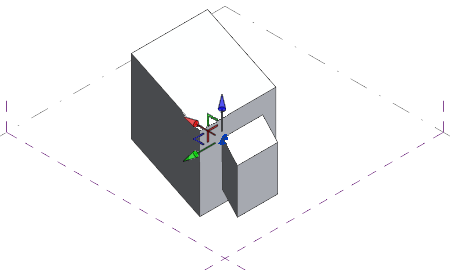

  1. Kliknij połączoną powierzchnię, krawędź lub wierzchołek. Zostaną wyświetlone strzałki kontrolki 3D.
  2. Przeciągnij strzałkę kontrolki 3D w dowolnym kierunku.

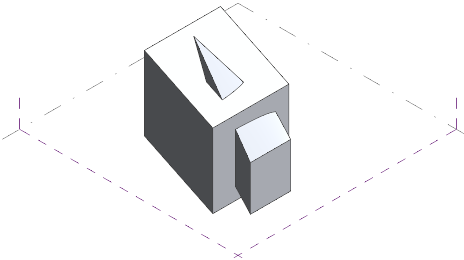

    Połączona forma stanowi jeden element.
