Celem tej procedury jest pochylenie pionowych słupów lub dostosowanie istniejących pochyłych słupów za pomocą palety Właściwości i narzędzi do modyfikowania słupów.
- Otwórz widok 3D projektu.
- Wybierz słup do zmodyfikowania.
- Na palecie Właściwości, w sekcji Więzy wybierz styl słupa pochyłego (Pochyły — sterowany punktem końcowym lub Pochyły — sterowany kątem), aby zdefiniować sposób dostosowywania kąta pochylenia.Uwaga: Dostępne są inne właściwości pochyłego słupa. Zobacz Właściwości wystąpienia słupa konstrukcyjnego.
- Kliknij przycisk Zastosuj.
- Dostosuj położenie góry słupa, używając kontrolki punku końcowego słupa. Jeśli dla słupa wybrano ustawienie Pochyły — sterowany punktem końcowym, rzędną góry słupa należy dostosować, używając strzałki pionowej lub kontrolek tekstu.

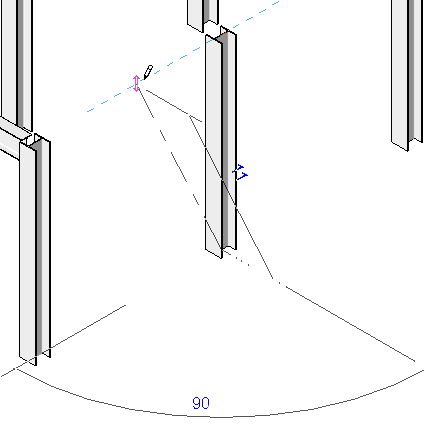

Modyfikacja sterowana kątem
- Dostosuj położenie podstawy słupa, używając punku końcowego słupa. Jeśli dla słupa wybrano ustawienie Pochyły — sterowany punktem końcowym, rzędną podstawy słupa należy dostosować, używając kontrolek strzałki pionowej lub kontrolek tekstu.

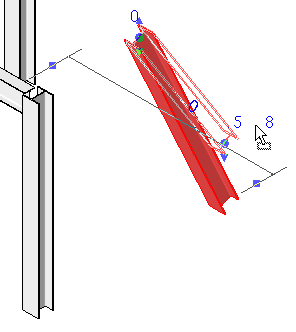

Edycja sterowana punktem końcowym

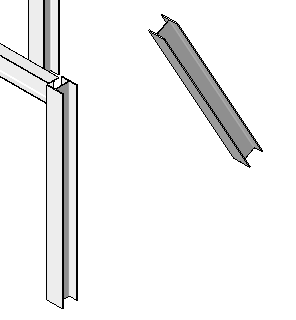

Długość i nachylenie słupa są dostosowywane w oparciu o ustawienia parametrów i dopasowania punktu końcowego.
