Zakotwiczanie elementów odnoszących się do wymiarów wielosegmentowych

W wielosegmentowym, związanym zrównaniem wymiarze można użyć symbolu kotwicy w celu oznaczenia zakotwiczonego elementu. Zakotwiczony element pozostaje w stałym położeniu podczas przemieszczania innych elementów wymiaru.

1. Utwórz wielosegmentowy wymiar.
2. W obszarze rysunku zaznacz wymiar i kliknij symbol zrównania wymiarów (), aby związać wymiar zrównaniem.
3. Zaznacz dowolny element, do którego odnosi się wymiar, z wyjątkiem tego, który ma być zakotwiczony.

   Przykład

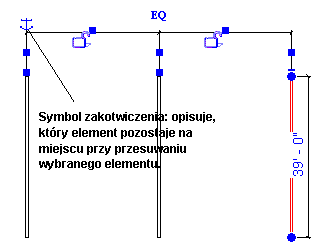

   Poniższy obraz przedstawia wymiar równości, z wybranego elementu w kolorze czerwonym, a symbol kotwicy w pobliżu wymiaru.




   Przykład

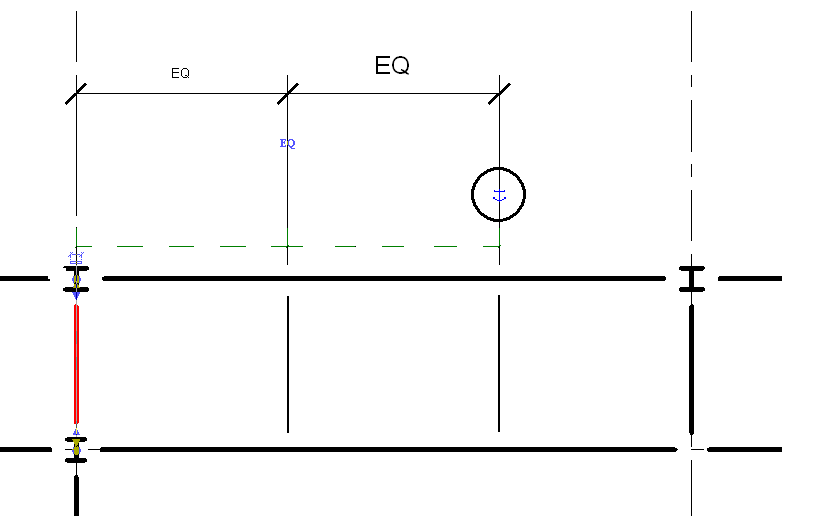

   Poniższy obraz pokazuje wymiar równości, z wybranego elementu w kolorze czerwonym, a symbol kotwicy w kółku — w kolorze czarnym.


4. Kliknij i przytrzymaj symbol kotwicy. Dla zakotwiczenia zostanie wyświetlona linia pomocnicza.
5. Przeciągnij symbol kotwicy do elementu, który ma zostać zakotwiczony.
6. Przesuń dowolny niezakotwiczony element, do którego odnosi się wymiar.

   Element z symbolem kotwicy się nie przesuwa.

Uwaga: Jeśli zaznaczony zostanie zakotwiczony element, zmieni się również pozycja zakotwiczenia.
