Blokowanie wymiarów stałych

Podczas umieszczania stałych wymiarów liniowych lub kątowych razem z wymiarem wyświetlona zostaje kontrolka blokowania. Blokady wyświetlane są po zaznaczeniu:

• wymiaru stałego.
• elementu związanego wymiarem. Element jest związany, jeśli odnosi się do zamkniętego segmentu lub do wymiarów równości.

Jeśli blokada jest otwarta, wartość wymiaru można modyfikować i element, do którego się odnosi, można dowolnie przemieszczać. Możesz kliknąć wartość wymiaru i ją zmienić.

Jeśli blokada jest zamknięta, wartość wymiaru jest stała, co zapobiega jakiejkolwiek zmianie odległości między elementami do których się odnosi. Nie możesz kliknąć wartości wymiaru, aby ją zmienić.

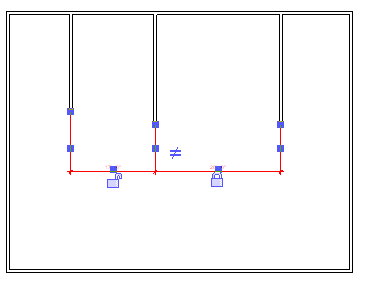

Zaznaczone wymiary z kontrolkami zamknięcia i otwarcia

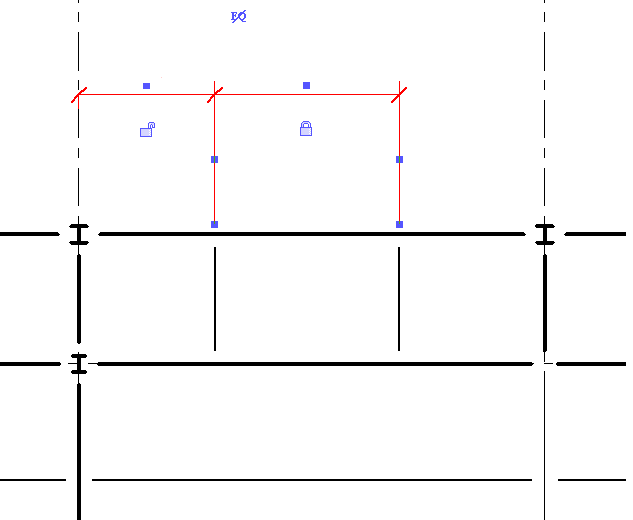

Zaznaczone wymiary z kontrolkami zamknięcia i otwarcia

Kliknięcie symbolu kłódki przełącza stan między zamkniętym i otwartym. Kiedy wymiar jest zamknięty, musisz go otworzyć, aby zmienić jego wartość.

Wskazówka: Można również włączyć lub wyłączyć blokadę, klikając kłódkę prawym przyciskiem myszy i wybierając opcję Przełącz.

Zobacz także Stosowanie wiązań z wymiarami.
