Cięcie otworu w układzie belek

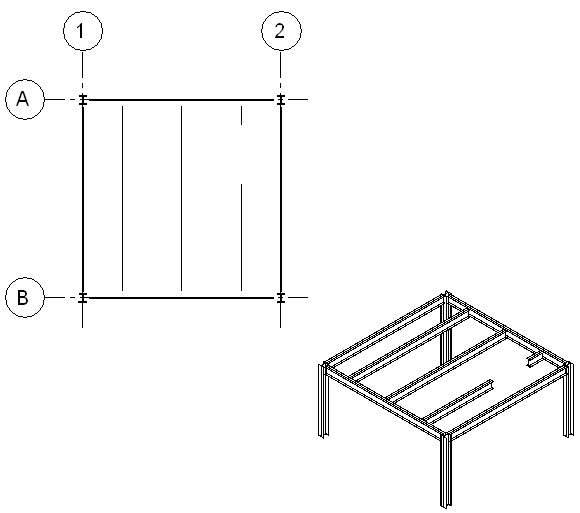

Można wyciąć otwór w układzie belek, szkicując pętlę wewnątrz obwiedni układu belek.

Aby wyciąć otwór w układzie belek

1. Wybierz układ belek, a następnie kliknij kolejno kartę Zmień | Układ belek konstrukcyjnychpanel TrybEdytuj obwiednię.
2. Kliknij kolejno kartę Zmień | Układy belek konstrukcyjnych > Edytuj obwiedniępanel RysujLinia. Zdefiniuj obwiednię otworu.

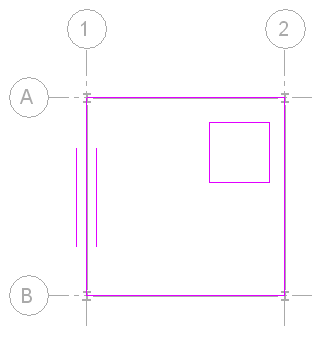

3. Używając dodatkowych narzędzi do szkicowania dostępnych w panelu Rysuj i na pasku opcji, naszkicuj kompletną pętlę wewnątrz obwiedni układu belek.

4. Kliknij kolejno kartę Zmień | Układy belek konstrukcyjnych > kartę Edytuj obwiedniępanel TrybZakończ tryb edycji.
