Umieszczanie kształtów zbrojenia w obiekcie nadrzędnym

Poniższe etapy stanowią ogólny proces roboczy dodawania zbrojenia do elementu betonowego.

1. Określ, czy dopasowywanie kształtów zbrojenia ma odniesienia do haków. Jest to niezbędne przed umieszczeniem zbrojenia w projekcie, ponieważ w późniejszej fazie projektu nie będzie można wprowadzić zmian.
2. Utwórz widok, który przecina element, który ma być zbrojony.
3. Kliknij kartę Konstrukcjapanel Zbrojenie Zbrojenie.
   Uwaga: Narzędzie jest również dostępne na karcie kontekstowej wyboru dla elementów, które są prawidłowymi obiektami nadrzędnymi zbrojenia.
4. Z listy rozwijanej Wybór typu znajdującej się u góry palety Właściwości wybierz żądany typ zbrojenia.
5. Opcjonalnie. Jeśli zachodzi taka potrzeba, kliknij kolejno kartę Zmień | Umieść zbrojenie panel Rodzina Wczytaj kształty, aby wczytać dodatkowe kształty zbrojenia.
6. Wybierz żądany kształt zbrojenia z listy rozwijanej Typ kształtu zbrojenia na pasku opcji lub w przeglądarce kształtów zbrojenia.

   Umieszczanie płaskiego zbrojenia

   Kliknij jedną z poniższych orientacji umieszczenia z karty Zmień | Umieść zbrojeniepanel Orientacja umieszczenia.

   • Równolegle do płaszczyzny roboczej
   • Równolegle do otuliny
   • Prostopadle do otuliny

   Orientacja określa, w jaki sposób zbrojenia jest wyrównane po umieszczeniu w obiekcie nadrzędnym.

   Umieszczanie wielopłaszczyznowego zbrojenia

   Kliknij jedną z poniższych perspektyw umieszczenia z karty Zmień | Umieść zbrojeniepanel perspektywa umieszczenia

   • Góra
   • Dół
   • Przód
   • Tył
   • Prawa
   • Lewa

   Perspektywa określa, która strona rodziny wielopłaszczyznowego zbrojenia jest równoległa do płaszczyzny roboczej.

7. Jeśli zostanie umieszczone zbrojenie o standardowym stylu przylegające do zbrojenia o stylu strzemię/kotwa, standardowy pręt będzie przyciągany wzdłuż krawędzi pręta strzemienia/kotwy. Obejmuje to proste krawędzie, jak również zaokrąglenia i haki dla zbrojenia strzemienia/kotwy. Zobacz temat Zaokrąglenia i odniesienia haka.
8. Kliknij, aby umieścić zbrojenie w obiekcie nadrzędnym. Jeśli to konieczne, naciśnij klawisz spacji podczas umieszczania, aby obrócić orientację kształtu zbrojenia w odniesieniu do otuliny. Orientację można zmienić po umieszczeniu, wybierając zbrojenie i naciskając klawisz spacji.

   Długość zbrojenia jest domyślnie dopasowywana do długości elementu nadrzędnego lub innych elementów nadrzędnych z uwzględnieniem wiązań odniesienia otuliny. Aby zmodyfikować długości, przejdź do rzutu lub widoku elewacji, wybierz wystąpienie zbrojenia i skoryguj odpowiednio punkty końcowe.

9. Opcjonalnie. Na końcach kształtu zbrojenia można stosować różne predefiniowane zaczepy. Zobacz temat Haki zbrojenia.

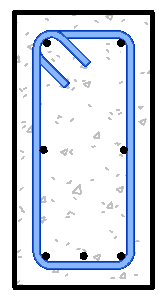

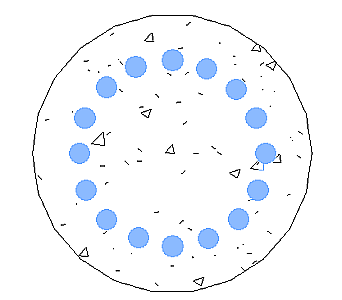

Prostopadłe zbrojenie umieszczone w kolumnie	Zbrojenie w belce

Uwaga: Aby zmienić obiekt nadrzędny kształtu zbrojenia, wybierz go i kliknij kolejno kartę Zmień | Zbrojenie konstrukcyjnepanel Obiekt nadrzędny Wskaż nowy obiekt nadrzędny. Następnie wybierz nowy obiekt nadrzędny zbrojenia .
