Wstawianie słupów konstrukcyjnych w środek słupów architektonicznych

1. Na wstążce kliknij przycisk Słup konstrukcyjny.

   Gdzie to jest?

   • Kliknij kolejno kartę Architekturapanel Zbudujlistę rozwijaną SłupSłup konstrukcyjny.
   • Karta Konstrukcjapanel KonstrukcjaSłup
2. Na palecie Właściwości z listy rozwijanej Wybór typu wybierz typ słupa.
3. Kliknij kolejno kartę Zmień | Umieść słup konstrukcyjnypanel WieleW słupach.
4. Wybierz pojedynczy słup architektoniczny lub przeciągnij pole wskazania na słup architektoniczny w widoku, aby wybrać wiele słupów.

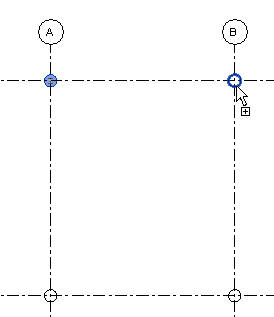

   Wybieranie pojedynczego słupa architektonicznego



   Wybieranie wielu słupów architektonicznych

   Słupy konstrukcyjne są przyciągane do środków słupów architektonicznych. Aby uzyskać więcej informacji o tworzeniu pola wskazania, zobacz temat Wybieranie elementów.

5. Po zakończeniu kliknij kolejno kartę Zmień | Umieść słup konstrukcyjny > kartę Wewnątrz słupów architektonicznychpanel WieleZakończ.
   Uwaga: Możesz sterować sposobem wyświetlania rodziny słupów w widoku rzutu projektu. Aby zachować stałe wyświetlanie słupów niezależnie od płaszczyzny przekroju dla widoku rzutu w tym projekcie, w Edytorze rodziny wybierz polecenie „Pokaż predefiniowany przekrój rodziny w widokach rzutu”. Aby uzyskać więcej informacji, zobacz temat Określanie sposobu wyświetlania słupa konstrukcyjnego w rzucie.
