Tworzenie nachylenia dachu za pomocą właściwości Definiuje nachylenie

Zastosowanie właściwości Definiuje nachylenie do linii obwiedni dachu umożliwia utworzenie różnych typów linii dachu.

  1. W trybie szkicowania wybierz linię obwiedni dachu, która definiuje nachylenie (oznaczoną symbolem ).
  2. Na palecie Właściwości zaznacz pole wyboru Definiuje nachylenie dachu lub usuń jego zaznaczenie.
  3. Aby określić nachylenie dachu, wybierz linię obwiedni definiującą nachylenie, kliknij numeryczne określenie nachylenia w obszarze rysunku i wprowadź wartość nachylenia.

    Format właściwości Nachylenie można określić w oknie dialogowym Jednostki projektu.

Przykłady

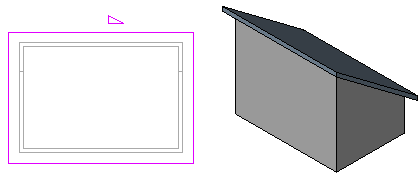

Jedna nachylona linia tworzy dach jednospadowy

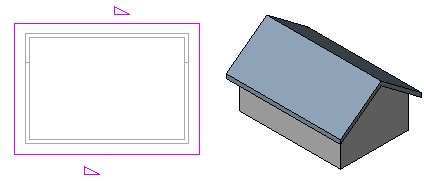

Dwie linie o przeciwnych nachyleniach tworzą dach dwuspadowy

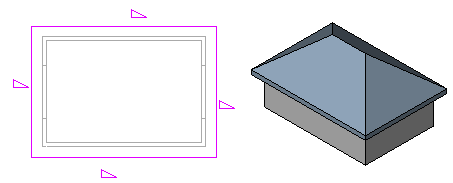

Trzy lub cztery nachylone linie tworzą dach czterospadowy

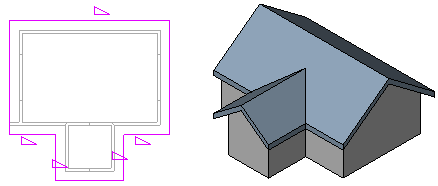

Inne podrysy i nachylone linie pozwalają uzyskiwać zróżnicowane efekty
