Kontrolowanie reprezentacji symbolicznej dla schodów

Sterowanie wyświetlaniem modelu schodów i obiektami opisów według projektu lub według widoku.

Kilka podkategorii modelu, takich jak znaczniki cięcia, linie podstopnic i podpory, jak również kilka podkategorii opisów, takich jak ścieżki schodów i oznaczenia biegu schodów, zapewniają większą kontrolę nad wizualną reprezentacją schodów.

W projekcie można określić szerokość linii, kolor linii, wzór linii i materiał dla kategorii i podkategorii schodów. Aby przejść do stylów obiektu, kliknij kolejno kartę Zarządzajpanel Ustawienia (Style obiektu). Zobacz temat Modyfikowanie stylów obiektów.
W widoku można określić szerokość linii, kolor linii i wzór linii dla kategorii i podkategorii schodów. Aby uzyskać dostęp do widoczności i grafiki, kliknij kolejno kartę Widokpanel Grafika (Widoczność/Grafika) lub użyj klawiszy skrótu VG. Zobacz sekcję Widoczność i wyświetlanie grafiki w widokach projektu.
Można również użyć szablonów widoku, aby kontrolować skalę widoku, poziom szczegółowości i ustawienia widoczności dla pojedynczego widoku lub typu widoku. Zobacz temat Przegląd szablonu widoku.

Przykłady reprezentacji schodów w widoku planu

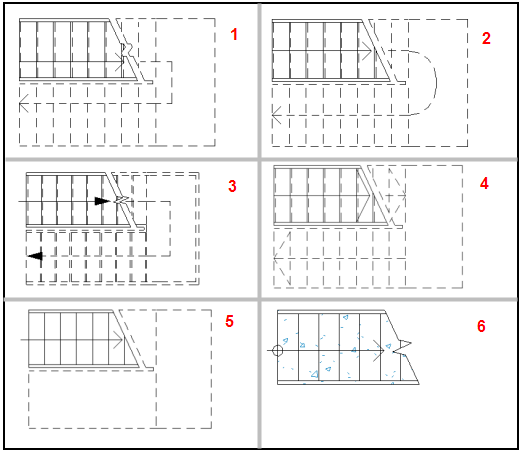

Na poniższej ilustracji przedstawiono niektóre opcje dla reprezentacji wizualnej w widoku planu (w celach demonstracyjnych tekst opisu „DO GÓRY” został usunięty z obrazów). Zobacz tabelę, w której znajdują się opisy numerowanych opcji reprezentacji wizualnej, pokazane poniżej.

Obraz #	Właściwości typu znacznika cięcia	Właściwości typu ścieżki schodów	Widoczność podkategorii schodów
1	Linia cięcia: Linia podwójna Symbol znacznika cięcia: Łuk	Kształt linii w narożniku spocznika: Prosta Ręczny opis ścieżki schodów przesunięty bliżej obwiedni biegu	<Nad> podkategoria modelu podpór: niewidoczne
2	Linia cięcia: Linia podwójna Symbol znacznika cięcia: Brak	Kształt linii w narożniku spocznika: Zakrzywione	<Nad> podkategoria modelu podpór: niewidoczne
3	Linia cięcia: Linia podwójna Symbol znacznika cięcia: Zygzak	Typ grotu strzałki: Strzałka wypełniona 30 stopni Kształt linii w narożniku spocznika: Prosta	<Nad> podkategoria modelu podpór: widoczne
4	Linia cięcia: Linia podwójna Symbol znacznika cięcia: Brak	Typ grotu strzałki: Otwarty Strzałka pełnego stopnia: Zaznaczona Rysuj dla każdego biegu: Zaznaczone	<Nad> podkategoria modelu podpór: niewidoczne
5	Linia cięcia: Linia podwójna Symbol znacznika cięcia: Brak	Typ grotu strzałki: Otwarty Przedłużenie początku: Określona wartość	<Nad> podpory, <Nad> linie noska i <Nad> podkategorie modelu podstopnic: niewidoczne <Nad> Podkategoria opisu strzałki w górę: niewidoczna
6	Linia cięcia: Linia podwójna Symbol znacznika cięcia: Zygzak	Typ grotu strzałki: Otwarty Typ symbolu początku: Otwarta kropka Przedłużenie początku: Określona wartość Odległość do znacznika cięcia: Wartość zmodyfikowana	Wszystkie <Nad> podkategorie modelu: niewidoczne Kategoria modelu schodów: Wzór rzutowania/powierzchni i nadpisanie określonego koloru
