Umieszczanie terminali wentylacyjnych

Określ rzędną komponentu

1. Otwórz widok zawierający układ wentylacyjny, w którym mają być dodane terminale wentylacyjne.
2. Kliknij kartę Systemy panel HVAC Terminal wentylacyjny, a w oknie Wybór typu wybierz typ terminala wentylacyjnego.
3. Na wstążce określ opcje trybu:
   • Wczytaj rodzinę. Wczytuje rodzinę komponentów.
   • Modeluj lokalnie. Pozwala utworzyć nową rodzinę określonego komponentu, która będzie dostępna tylko w tym projekcie.
4. Sprawdź na wstążce, czy wybrana jest opcja Oznaczenie w miejscu umieszczenia, aby automatycznie dodawać oznaczenia. Następnie na pasku opcji określ poniższe opcje oznaczania:

   Jeśli chcesz...	wtedy...
   zmienić orientację oznaczenia	wybierz opcję Poziomo lub Pionowo.
   wczytać dodatkowe oznaczenia	kliknij opcję Odniesienia.
   dołącz linię odniesienia między oznaczeniem a terminalem	wybierz opcję Linia odniesienia.
   zmienić domyślną długość linii odniesienia	wprowadź wartość w polu tekstowym z prawej strony pola wyboru Linia odniesienia.

5. Aby umieścić terminal wentylacyjny bezpośrednio na powierzchni kanału, kliknij kolejno kartę Zmień | Umieść terminal wentylacyjnypanel Układ Terminal wentylacyjny na kanale.

   Można umieścić nowy terminal wentylacyjny na kanale lub przeciągnąć istniejący terminal wentylacyjny i umieścić go na kanale.

   Uwagi:

   • Obsługiwane są tylko terminale wentylacyjne bez obiektu nadrzędnego.
   • Przesuń kursor wewnątrz kanału, aby przyciągnąć terminal wentylacyjny do powierzchni kanału.
   • Podczas umieszczania terminalu wentylacyjnego na boku kanału punktem wstawienia jest punkt wstawienia rodziny.
   • Podczas umieszczania terminalu wentylacyjnego na końcu kanału punkt wstawienia jest sterowany za pomocą złącza.
6. Na pasku opcji, dla nieosadzonych terminali wentylacyjnych, określ opcje
   • Obróć po umieszczeniu, która obraca komponent po umieszczeniu go w widoku.
     Wskazówka: Można również nacisnąć klawisz Spacja podczas umieszczania komponentu, aby obrócić go o 90 stopni.

   Niektóre terminale wentylacyjne są komponentami osadzonymi, które muszą być umieszczone na płaszczyźnie roboczej.

7. Jeśli został wybrany osadzony terminal wentylacyjny, kliknij przycisk Umieść na płaszczyźnie roboczej, aby określić komponent nadrzędny.
   Wskazówka: Podczas umieszczania terminalu wentylacyjnego na płaszczyźnie roboczej może być konieczne wybranie opcji Wskaż płaszczyznę w oknie dialogowym Miejsce pracy lub opcji Płaszczyzna umieszczenia na pasku Opcje, podczas umieszczania komponentu.
8. Przesuń kursor do miejsca, w którym chcesz umieścić terminal wentylacyjny, i kliknij.
9. Kliknij Zmień.
10. Podczas umieszczania komponentu nieosadzonego wybierz terminal wentylacyjny i na palecie Właściwościwprowadź wartość w polu Odsunięcie, aby określić rzędną.
Uwaga:

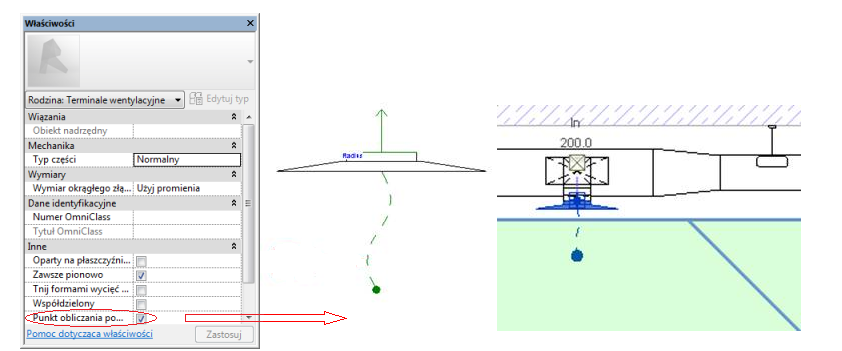

W niektórych przypadkach terminale wentylacyjne można umieścić w taki sposób, że złącze jest położone poza przestrzenią. Punkt obliczania pomieszczenia jest używany jako punkt wyszukiwania, aby określić, w której przestrzeni znajduje się terminal wentylacyjny. Można edytować rodzinę terminalu wentylacyjnego, aby włączyć punkt obliczania pomieszczenia, a następnie przesunąć położenie punktu obliczania, tak aby znajdował się wewnątrz przestrzeni. W Edytorze rodzin, na palecie Właściwości, włącz punkt obliczania pomieszczenia. Edycja położenia punktu obliczania pomieszczenia, tak aby znajdował się wewnątrz przestrzeni.


Ponieważ punkt obliczania pomieszczenia określa, w której przestrzeni znajduje się terminal wentylacyjny, jest on również uwzględniany w zestawieniach. Na przykład, jeśli do zestawienia zostanie dodana kolumna z danymi przestrzeni, takimi jak nazwa i numer, zostanie użyta przestrzeń narzucona przez punkt obliczania pomieszczenia.
