Zamierzenia projektowe podczas tworzenia podbić dachu mogą się znacznie różnić od siebie. W tej procedurze tworzone jest podbicie ze szkicu zawierającego dwie pętle między ścianą a dachem. Podbicie jest połączone ze ścianami i dachem. Aby utworzyć podbicia niepołączone, należy w trybie szkicowania użyć narzędzia Linie.
- Kliknij kolejno kartę Architektura
panel Zbudujlistę rozwijaną Dach
(Dach: podbicie). - Kliknij kolejno kartę Zmień | Utwórz obwiednię podbicia dachupanel Rysuj
(Wskaż krawędzie dachu). To narzędzie tworzy zablokowaną linię rysunku.
- Wyróżnij dach i kliknij, aby go wybrać.

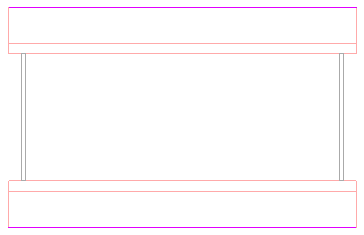

Dach wybrany za pomocą narzędzia Wskaż krawędzie dachu
- Kliknij kolejno kartę Zmień | Utwórz obwiednię podbicia dachupanel Rysuj
(Wskaż ściany), podświetl zewnętrzne powierzchnie ściany poniżej dachu, a następnie kliknij, aby wybrać.

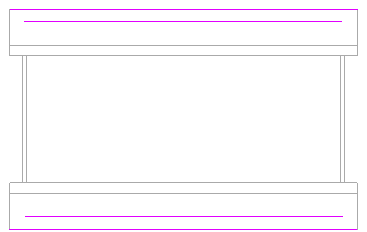

Podświetlone ściany dla linii podbicia

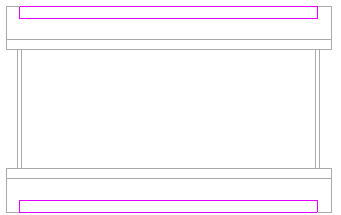

Linie szkicu podbicia po wskazaniu ścian
- Przytnij nadmiarowe linie szkicu i zamknij pętlę szkicu.
- Kliknij przycisk
(Zakończ tryb edycji). Aby lepiej zobaczyć podbicie, utwórz przekrój w widoku planu przedstawiający zbieg ściany z dachem.

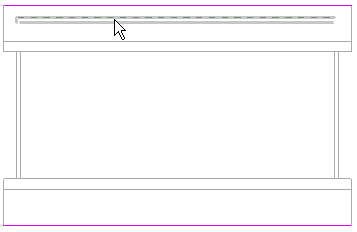

Dach, podbicie i ściany w widoku przekroju
Uwaga: Narzędzie Dołącz geometrię zostało użyte w celu łączenia podbicia i dachu w poprzednim rysunku. Aby ukończyć obraz, połącz podbicie ze ścianą, a ścianę z dachem.Nachylone podbicie można utworzyć poprzez narysowanie strzałki nachylenia lub zmianę właściwości linii obwiedni. Zobacz Powierzchnie nachylone.
