Powtarzanie komponentu

Umieść komponenty na węzłach i powtórz wystąpienia wzdłuż węzłów.

Używanie węzłów jako kotew dla komponentów adaptacyjnych wzdłuż podzielonych ścieżek i powierzchni zapewnia większą elastyczność w zakresie parametrycznego zachowywania się projektu. Po wstawieniu można powtarzać komponenty adaptacyjne w prostych lub złożonych szykach, które zmieniają się wzdłuż podzielonej ścieżki lub powierzchni.

W wypadku komponentów powtarzających się wymagane jest umieszczenie komponentu adaptacyjnego na węzłach. Jeśli węzły nie są widoczne na podzielonej powierzchni lub ścieżce, włącz je za pomocą narzędzi do reprezentacji powierzchni i ścieżki.

Podstawowy proces roboczy dla powtarzania komponentu składa się z następujących czynności.

  1. Wczytaj komponenty adaptacyjne do projektu. Zostaną one umieszczone w obszarze Model ogólny lub Pola ściany osłonowej (wg wzoru) w przeglądarce projektu
  2. Kliknij kolejno kartę Utwórz panel Model Komponent i wybierz komponent adaptacyjny z listy Wybór typów.

    Alternatywnie można przeciągnąć komponent adaptacyjny z Przeglądarki projektu na obszar rysunku.

  3. Komponent wyświetli się nad kursorem. Umieść komponent za pomocą kliknięcia węzła. W przypadku umieszczenia komponentu na podzielonej powierzchni, należy upewnić się, że węzły zostały włączone w oknie dialogowym Reprezentacja powierzchni.
  4. Kliknij kolejno kartę Zmień | Modele ogólne panel Zmień Powtórz.

Wystąpienie powtórzy się na każdym węźle.

Zmiany w tworzeniu szyku

W zależności od tego, gdzie są umieszczone komponenty i które są wybrane w czasie tworzenia szyku, dostępne są różne szyki do danego projektu. Należy pamiętać, że tylko wybrane komponenty będą powtarzane.

Oryginalne położenie komponentu Wynik tworzenia szyku

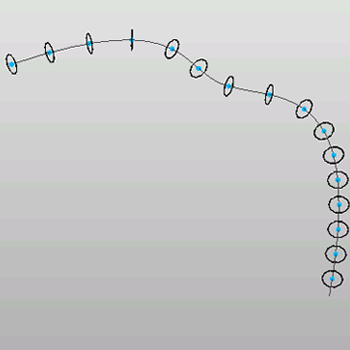

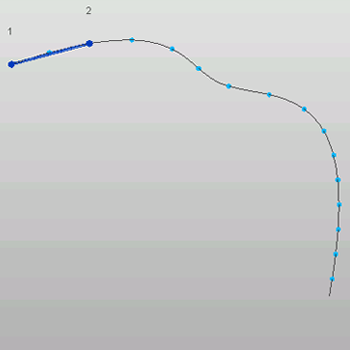

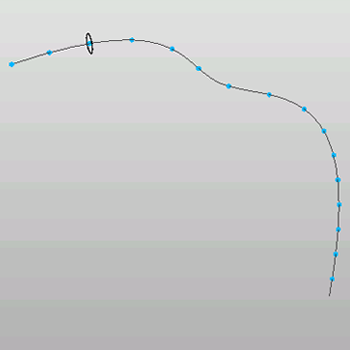

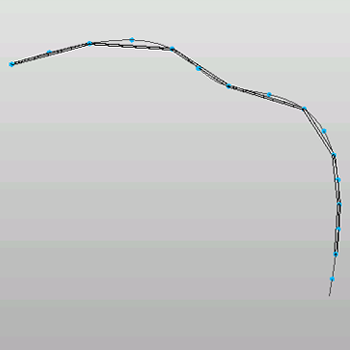

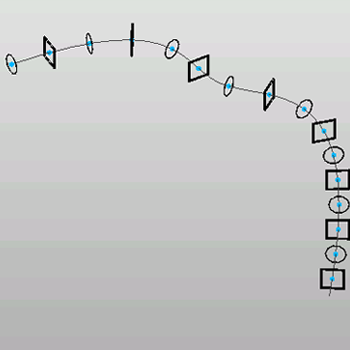

Ścieżki

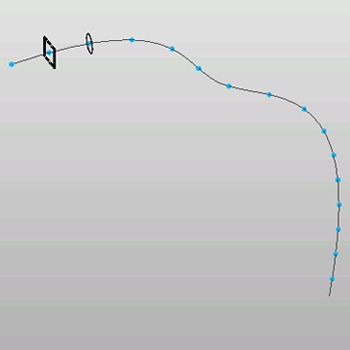

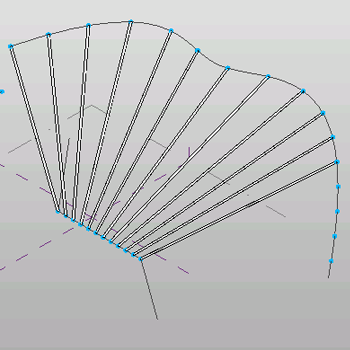

Wiele ścieżek

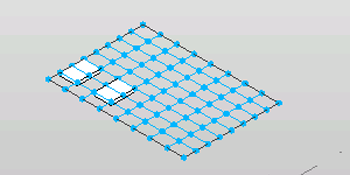

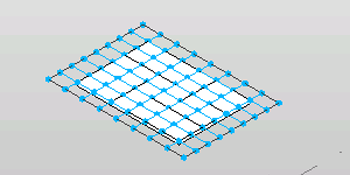

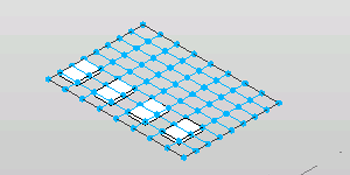

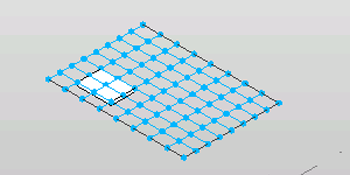

Powierzchnie

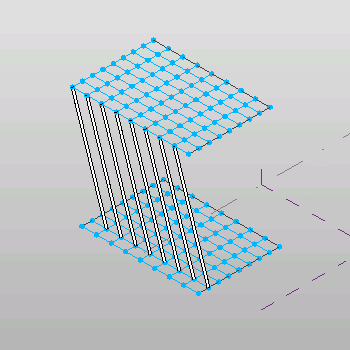

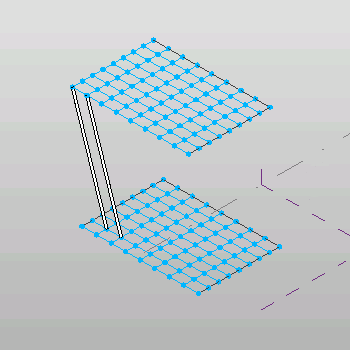

Wiele powierzchni

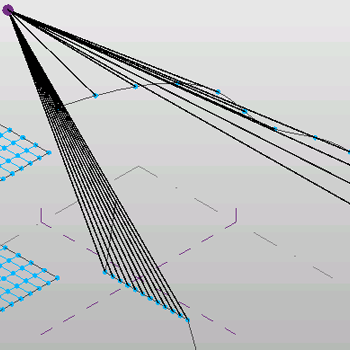

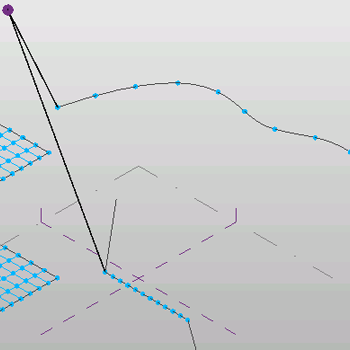

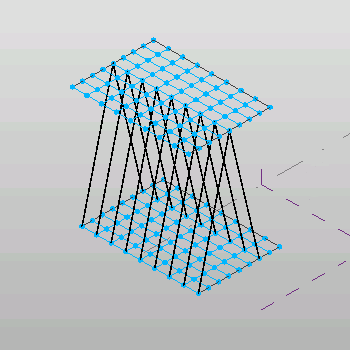

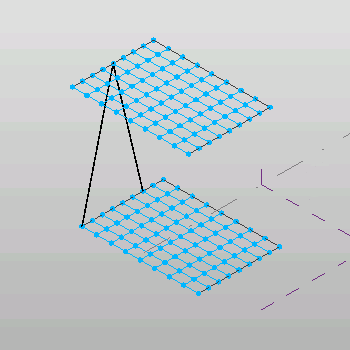

Wiele odniesień

Przykłady różnic w szyku

W niektórych wypadkach szyk komponentów adaptacyjnych może mieć inne działanie w zależności od liczby punktów adaptacyjnych w komponencie.

Wynikiem powtarzania tych komponentów jest ten wzór powtarzania.

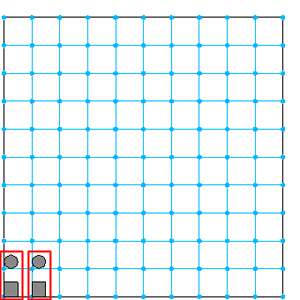

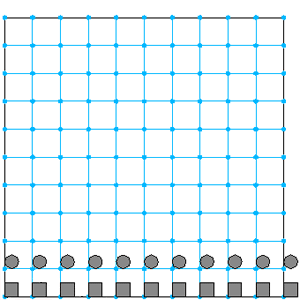

Dwa dwupunktowe komponenty adaptacyjne

Jeden rząd komponentów wzdłuż podzielonej powierzchni

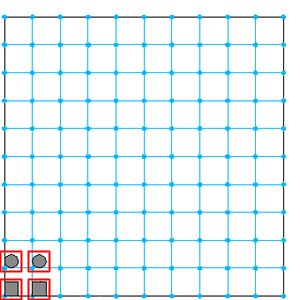

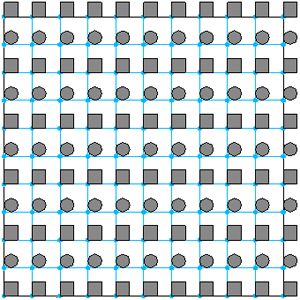

Cztery jednopunktowe komponenty adaptacyjne

Pełne pokrycie podzielonej powierzchni
