Umieszczanie pochyłego słupa konstrukcyjnego w elewacjach lub przekrojach

1. Otwórz widok elewacji lub przekrój projektu.
2. Na wstążce kliknij przycisk Słup konstrukcyjny.

   Gdzie to jest?


   Karta Konstrukcjapanel Konstrukcja Słup konstrukcyjny
   • Kliknij kolejno kartę Architekturapanel Zbudujlistę rozwijaną SłupSłup konstrukcyjny
3. W oknie dialogowym Płaszczyzna robocza zdefiniuj górę i podstawę słupa, jeśli odniesienia przyciągania jest niedostępne. Zobacz temat Ustawianie płaszczyzny roboczej.
   Uwaga: Na pasku opcji wybierz opcję przyciągania 3D, aby jeden z końców słupa był definiowany przez uprzednio umieszczony element konstrukcyjny. Jest to najbardziej dokładny sposób umieszczania.
4. Kliknij kolejno kartę Zmień | Umieść słup konstrukcyjnypanel UmieszczenieSłup pochyły.
5. Na palecie Właściwości z listy rozwijanej Wybór typu wybierz typ słupa konstrukcyjnego.

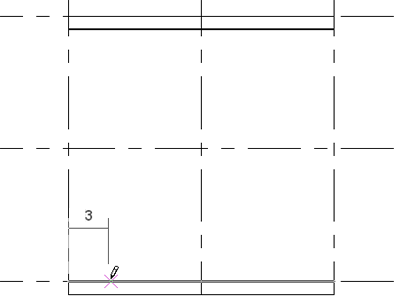

6. Kliknij w punkcie, gdzie powinien znajdować się początek słupa, używając jako odniesienia wymiarów tymczasowych.

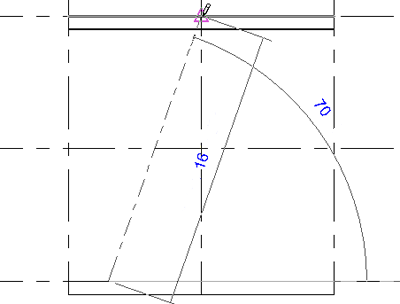

7. Kliknij w punkcie, gdzie powinien znajdować się koniec słupa, używając jako odniesienia wymiarów tymczasowych.

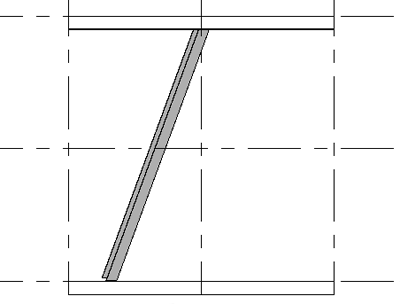

Słup jest umieszczany w oparciu o dwa kliknięcia i ich skojarzone poziomy.
