Oznaczenia ram konstrukcyjnych

Ten wybór umożliwia rozwinięcie menu dostępnych oznaczeń rodziny konstrukcyjnej specyficznych dla wybranego położenia wzdłuż belki. Charakterystyczne parametry rodziny określają, które oznaczenia mają być wyświetlane. Określone oznaczenia ramy muszą zawierać następujące parametry (zobacz Rodziny oznaczeń ram konstrukcyjnych), aby stanowić prawidłowy typ opisu:

Na przykład oznaczenia ramy konstrukcyjnej, które mają zdefiniowane parametry punktu dołączenia o wartości Zakończenie, są dostępne tylko w ustawieniach położenia belki oznaczanych w tym narzędziu jako <Zakończenie>.

Oznaczenia ramy konstrukcyjnej z punktami dołączenia o wartości <Brak> są dostępne tylko dla ustawień położenia W środku, pod warunkiem że obracają się one wraz z komponentem.

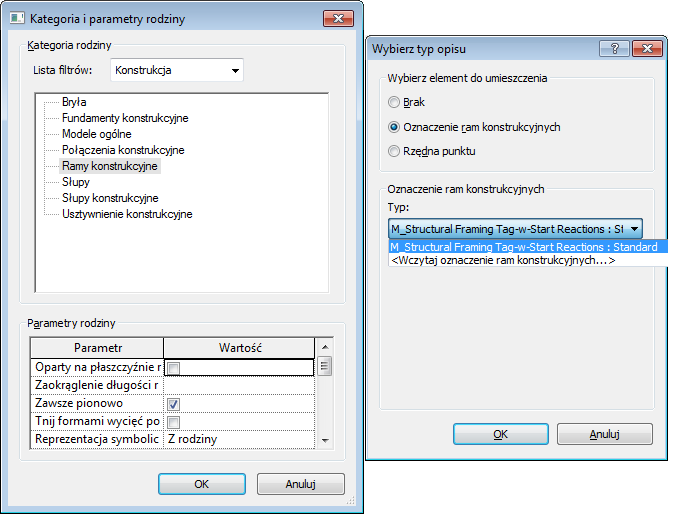

Te specyfikacje dotyczą także opcji <Wczytaj oznaczenie ramy konstrukcyjnej>, która otwiera okno dialogowe Wczytaj rodzinę (zobacz Wczytywanie rodzin).

Aby wczytane rodziny były wyświetlane na liście Oznaczenie ramy konstrukcyjnej, muszą one spełniać te zalecenia.
