Płyty stropowe są często używane jako komponenty podłóg i fundamentów. Można tworzyć płyty stropowe w programie program AutoCAD Architecture i używać je jako odniesienia w programie Revit, aby ponownie śledzić lub tworzyć płyty stropowe.
Podczas importowania do programu program AutoCAD Architecture zachowywane są następujące właściwości płyty stropowej programu Revit:
- Opis komponentu: lista komponentów stropu, ich wielkości i materiały
- Grubość płyty stropowej
- Nazwa stylu programu program AutoCAD Architecture
- Nazwa typu (płyta stropowa)
Do importowanej płyty stropowej dodawane są następujące właściwości:
- Poziom podstawy
- Odsunięcie podstawy
- Skala elementu (definiowana w czasie importu)
- Nazwa elementu (nazwa importowanego pliku DWG)
Importowanie płyty stropowej z programu program AutoCAD Architecture
- Utwórz lub otwórz projekt programu Revit, do którego chcesz zaimportować płytę stropową programu program AutoCAD Architecture.
- W Przeglądarce projektu wybierz widok, w którym importowana płyta stropowa ma być widoczna.
- Zaimportuj rysunek programu program AutoCAD Architecture do programu Revit, jak to opisano w temacie Importowanie lub podłączanie formatów CAD.
Podczas importowania pliku DWG/DXF do programu Revit można importować wszystkie warstwy, wszystkie widoczne warstwy lub wybrane warstwy. Po zaimportowaniu poszczególne warstwy mogą być w każdej chwili usunięte z programu Revit.
Zaimportowany rysunek zostanie wyświetlony jako pojedynczy symbol importu.
- Aby uzyskać więcej informacji o importowanych obiektach, kliknij kolejno kartę Zmień | <nazwa pliku>
panel Importowany element
(Zapytanie) i wybierz bloki płyt stropowych do zapytania. Opcja zapytania umożliwia wyświetlenie typu obiektu, nazwy bloku (identycznej z nazwą importowanego rysunku), warstwy i nazwy stylu, jeśli są przypisane do danego elementu.
Aby zakończyć pracę w trybie Zapytanie, naciśnij klawisz Esc.
Uwaga: Importowany rysunek można rozbić lub rozbić częściowo. Aby pracować z importowanymi obiektami konstrukcyjnymi, przeprowadź rozbicie częściowe. - Kliknij kolejno kartę Zmień | <nazwa pliku>panel Importowany elementlistę rozwijaną Rozbij
(Rozbij częściowo). Częściowe rozbicie importowanego rysunku umożliwia wyświetlenie właściwości pojedynczych obiektów.

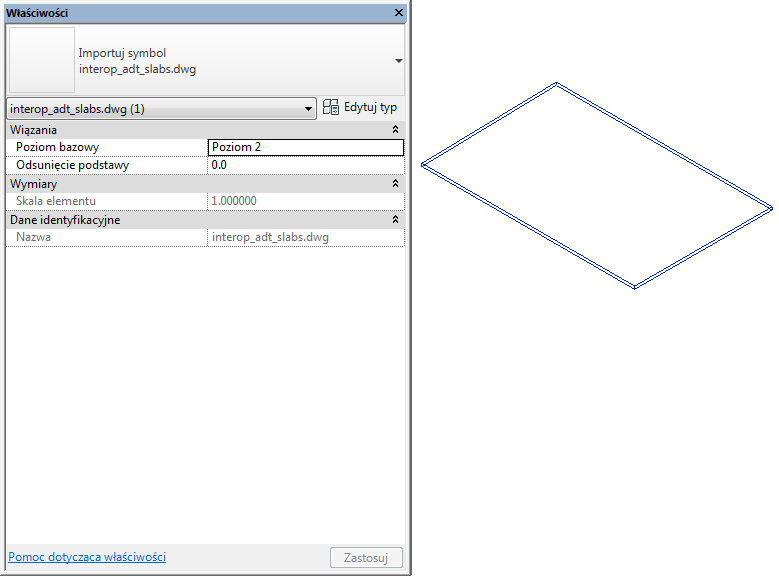

Częściowo rozbita płyta stropowa programu program AutoCAD Architecture w programie Revit
- Aby utworzyć płytę stropową w programie Revit, kliknij kartę Konstrukcjapanel Fundamentlistę rozwijaną Płyta stropowa
(Płyta fundamentowa). - Kliknij kolejno kartę Zmień | Utwórz obwiednię stropupanel Rysuj
(Linia). - Prześledź kształt importowanej płyty stropowej.
- Kliknij opcję
(Zakończ tryb edycji). - Jeśli rysunek nie będzie ponownie eksportowany do programu program AutoCAD Architecture i nie istnieje konieczność zachowania importowanej geometrii, usuń ją w jeden z następujących sposobów:
- Wybierz symbol importu importowanej płyty stropowej i naciśnij klawisz Delete.
- Wybierz symbol importu i kliknij kolejno kartę Zmień | <nazwa pliku>panel Importowany element
(Usuń warstwy) i usuń wszystkie warstwy płyt stropowych. - Jeśli rysunek był połączony z programem Revit, kliknij kolejno kartę Zarządzajpanel Zarządzaj projektem
(Zarządzaj połączeniami) i usuń podłączony rysunek z programu Revit. Uwaga: Później można wczytać plik ponownie, jeśli zajdzie taka potrzeba.
