Dopasowywanie modelu analitycznego ścian do innych elementów

Może zaistnieć konieczność dopasowania elementów modelu analitycznego ściany względem innych elementów analitycznych przed rozpoczęciem eksportowania do oprogramowania analitycznego i projektowego. Użyj narzędzia Ściana Dopasowanie, aby dopasować model analityczny ściany do:

• innego modelu analitycznego ściany,
• modelu analitycznego słupa,
• modelu analitycznego belki,
• węzła analitycznego modelu analitycznego stropu lub modelu analitycznego płyt fundamentowych.

Dopasowywanie modelu analitycznego ścian do innych elementów

1. Kliknij kolejno kartę Analizapanel Narzędzia modelu analitycznego Dopasuj analityczny.
2. Kliknij kolejno kartę Edycja modelu analitycznego Ściana Dopasowanie.
3. Wybierz krawędź końcową modelu analitycznego ściany, aby dopasować ją jako źródłowy element analityczny. Można wybrać tylko krawędzie końcowe ściany pionowej jako źródło elementu analitycznego.
4. Wybierz docelowy element analityczny. Elementy, które można wybrać jako obiekt docelowy modelu analitycznego, są podświetlane po umieszczeniu wskaźnika myszy nad nimi.
5. Kliknij panel Wybierz opcję Zmień, aby zaakceptować zmiany i zamknąć narzędzie Ściana Dopasowanie. Użytkownik nadal pracuje w trybie edycji analitycznej. Może kontynuować dostosowywanie elementów analitycznych.
6. Kliknij przycisk (Zakończ tryb edycji), aby zapisać zmiany i zamknąć tryb edycji analitycznej. Aby wyjść z trybu edycji analitycznej bez zapisywania zmian, kliknij opcję Anuluj.

Dopasowywanie modelu analitycznego ściany do innej ściany

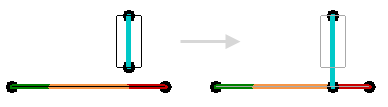

• W celu dopasowania modelu analitycznego ściany tak, aby koniec krawędzi odpowiadał innemu modelowi analitycznemu ściany, wybierz pionową krawędź końcową drugiej ściany jako element docelowy.

• W celu dopasowania modelu analitycznego ściany tak, aby koniec krawędzi rozciągał się na powierzchnię innego modelu analitycznego ściany, wybierz górną krawędź drugiej ściany jako element docelowy.


Dopasowywanie modelu analitycznego ściany do słupa

Dopasowywanie modelu analitycznego ściany do belki

• W celu dopasowania modelu analitycznego ściany tak, aby koniec krawędzi odpowiadał węzłowi końcowemu belki, wybierz go jako element docelowy.

• W celu dopasowania modelu analitycznego ściany tak, aby koniec krawędzi rozciągał się na belkę, wybierz model analityczny belki jako element docelowy.


Dopasowywanie modelu analitycznego ściany do węzła podłogi lub płyty fundamentowej.
